Referenzen, die überzeugen.

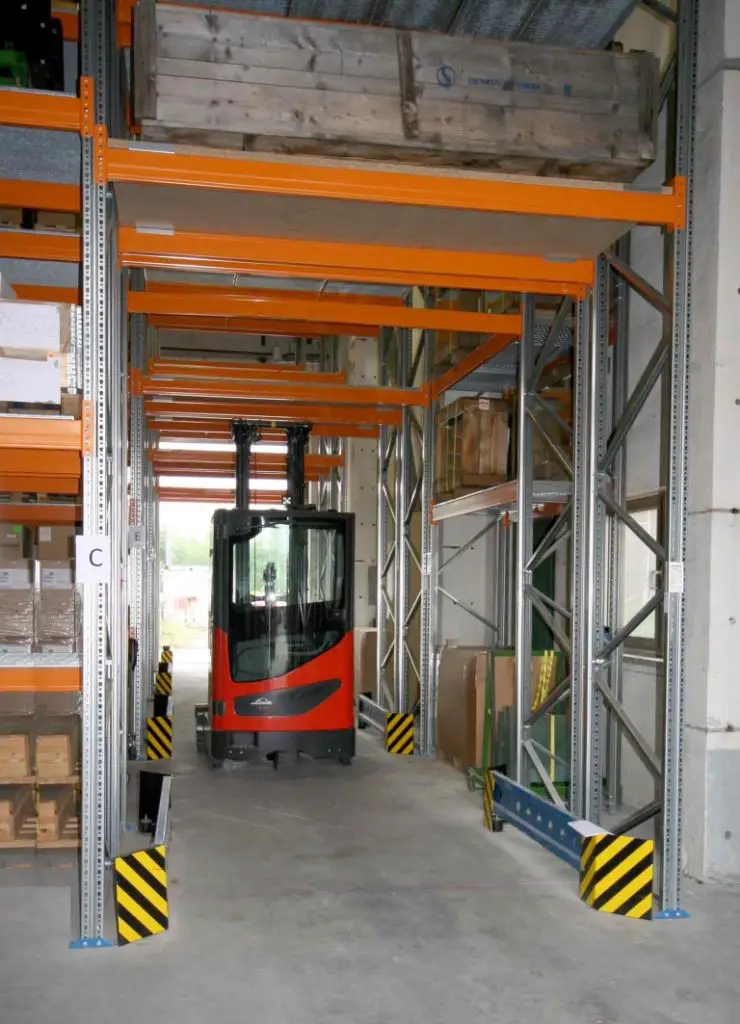

Tätigkeit: 360° Intralogistiklösung

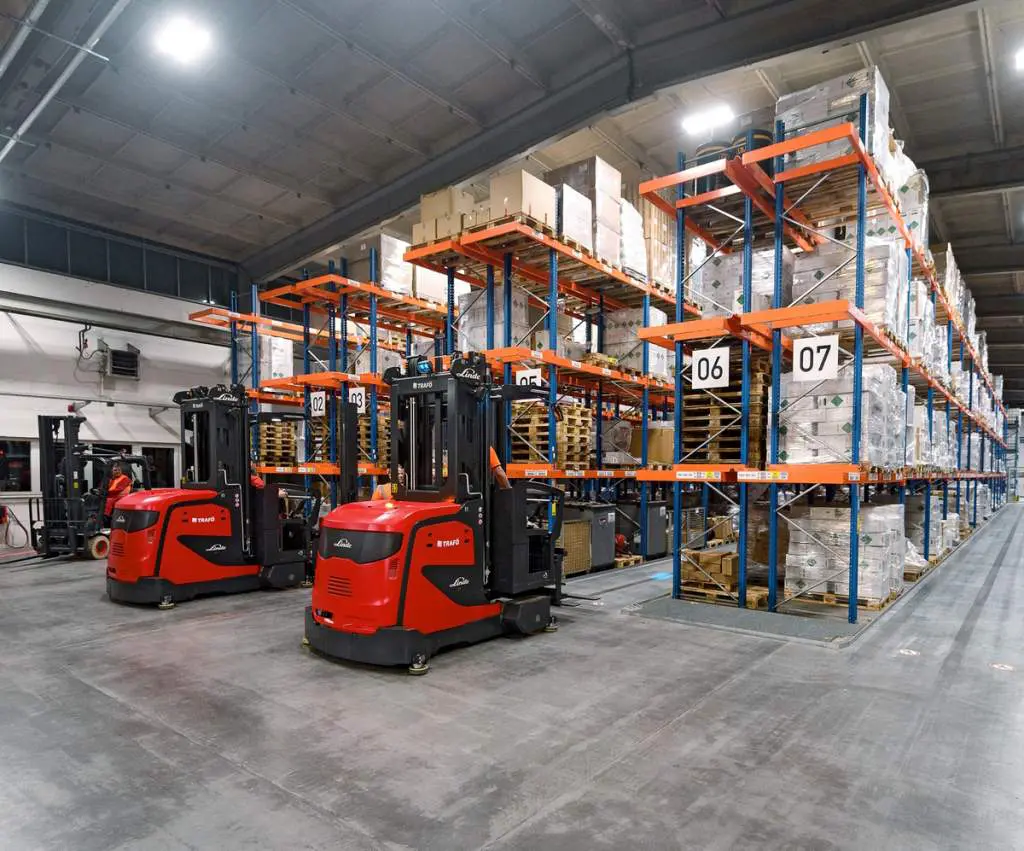

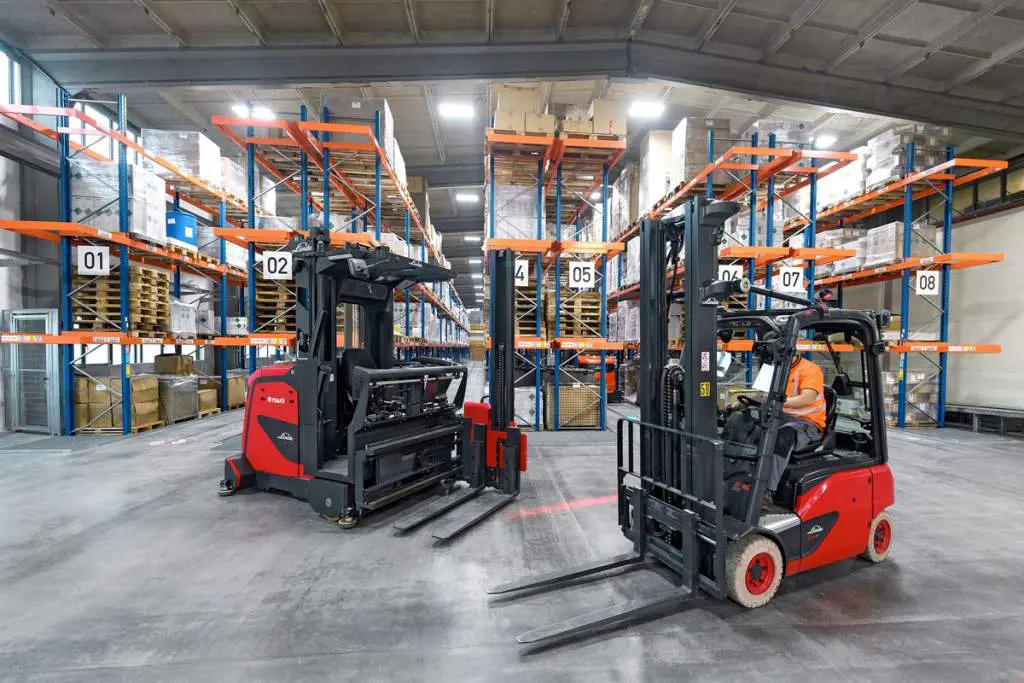

Projekt: Ersatz des bestehenden Breitganglagers durch ein Schmalganglager sowie Optimierung und Digitalisierung des Materialflusses



• Paletten-Schmalgangregalanlage mit 1.670 Palettenstellplätzen
• zwei Schmalgangfahrzeuge Linde K-Modular
• Schwerkraftbetriebene Rollenbänder als direkte Verbindung zum Produktionsbereich
• Industriegitterzaunanlage als Zugangsbeschränkung zum Lagerbereich
• Stahlbaubühne
• Gedämmtes Lagerbüro mit Sichtbereich zum Lager mittels Trennwandsystemen
• Umsetzung des IBC-Lagerbereiches als Auffangwanne zum Schutz vor wassergefährdenden Stoffen

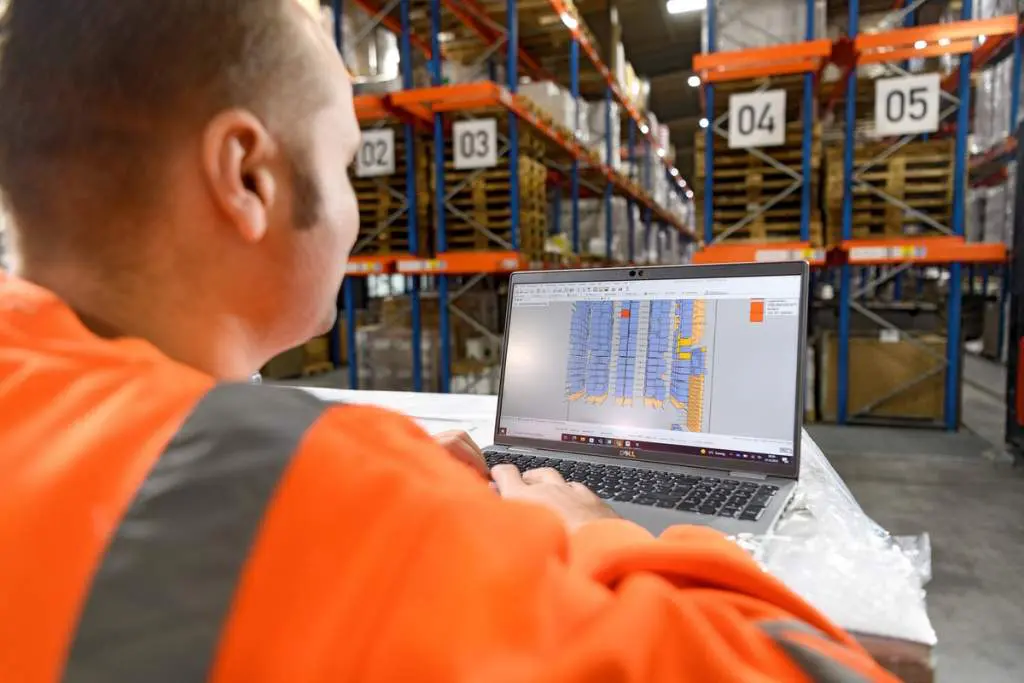

• Lagerverwaltungssoftware Linde Warehouse Navigator
• Regalhöhe: 6.000 mm und 5.500 mm
• Regalweite: ca. 48.000 mm pro Regalgang
• Regaltiefe: 1.100 mm

Video Dokumentation ansehen

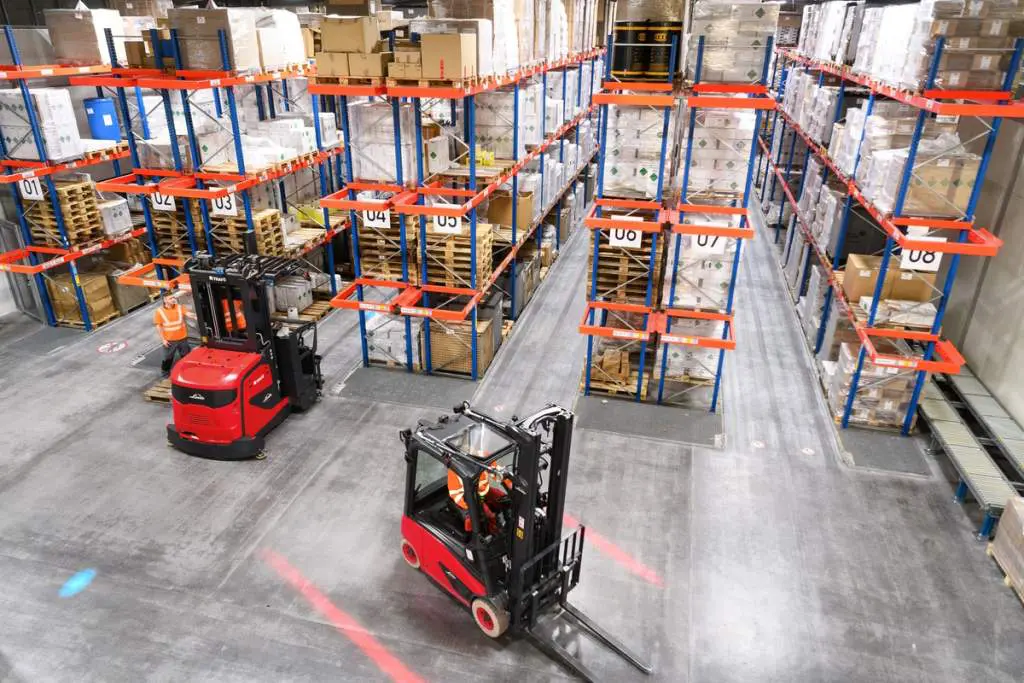

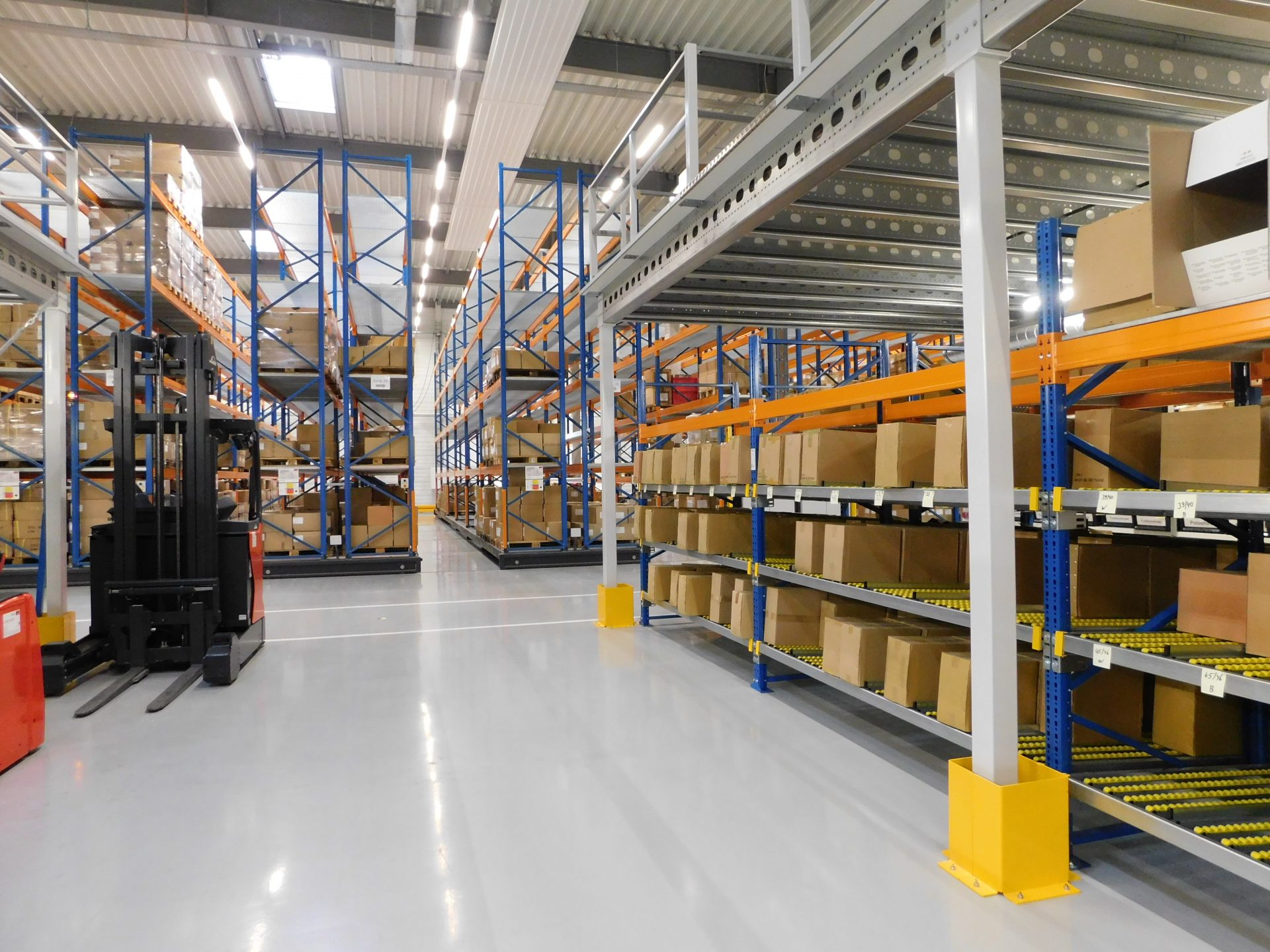

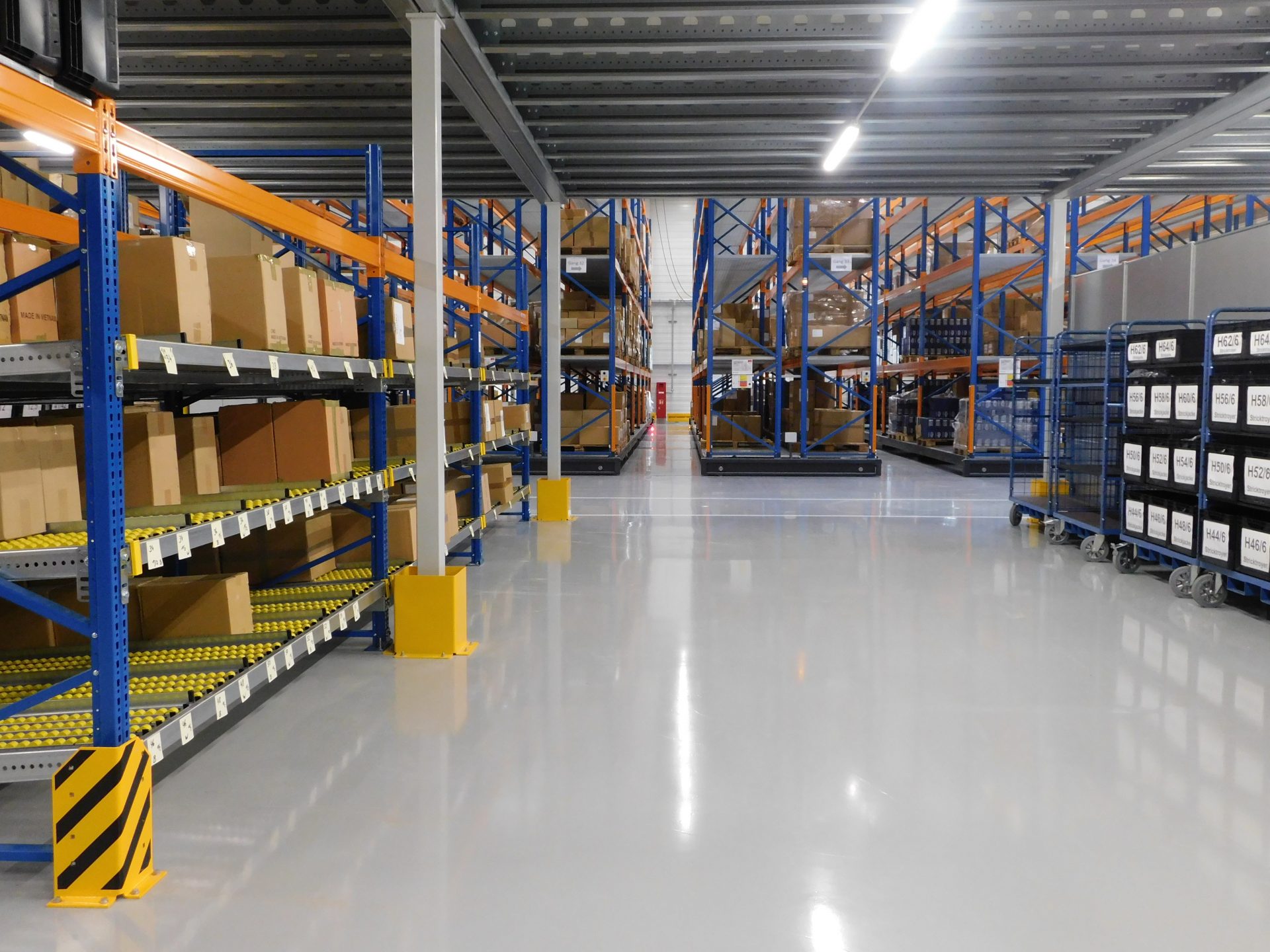

Tätigkeit: 360° Intralogistiklösung
Projekt: Neubau eines Logistiklagers

Palettenregal:

• über 24 Palettenplätze
• Regalhöhe: 2.500 mm
• Regalweite: 2.700 mm
• Regaltiefe: 1.100 mm

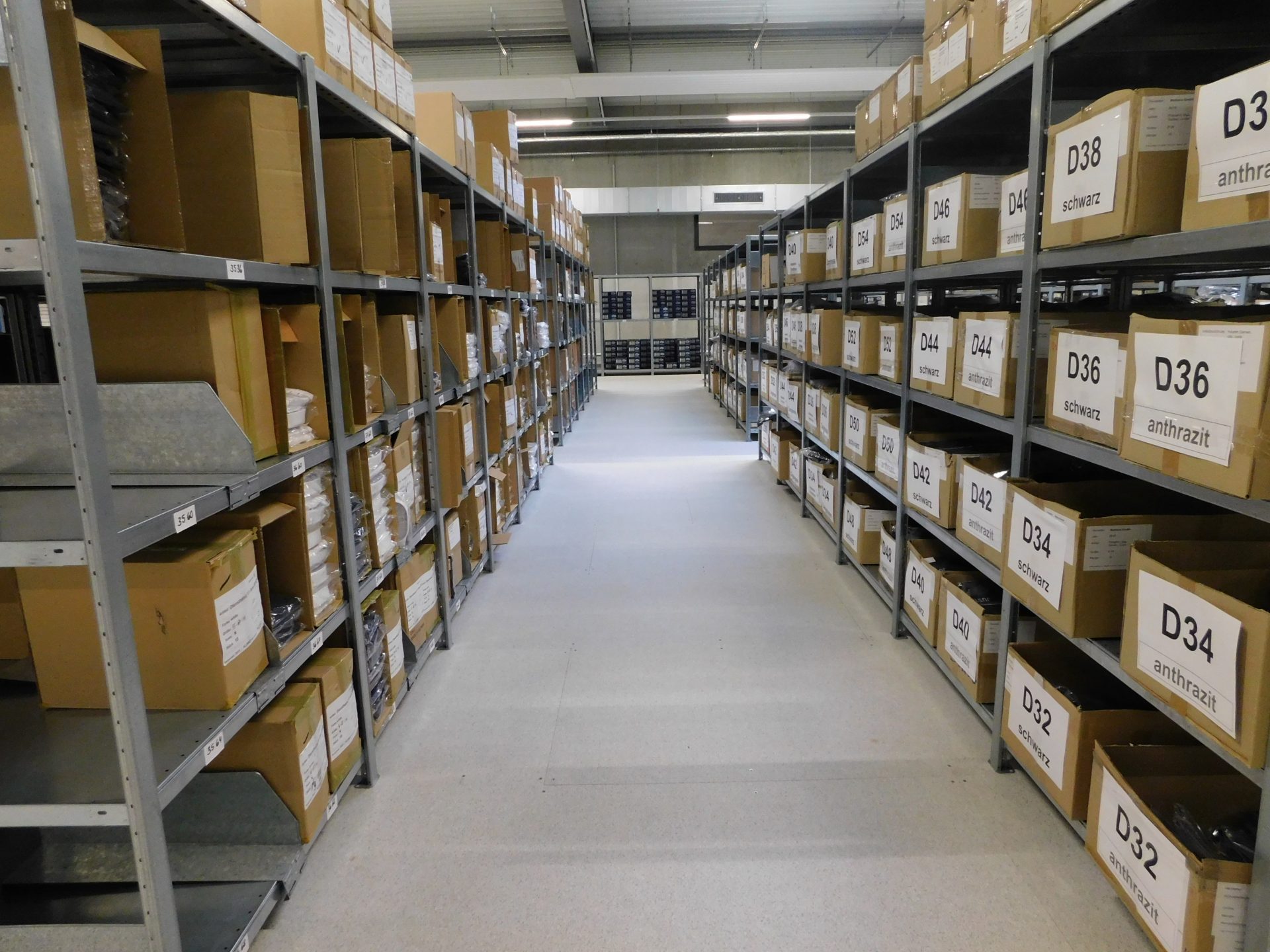

Fachbodenregal:

• Fachtiefe: 5x 800mm + 11x 600mm
• Fachweite: 1.300mm + 1.000mm
• Rahmenhöhe: 2.400mm
• Belastung/Fach: 200 kg Fach / 1200kg Feldlast

---

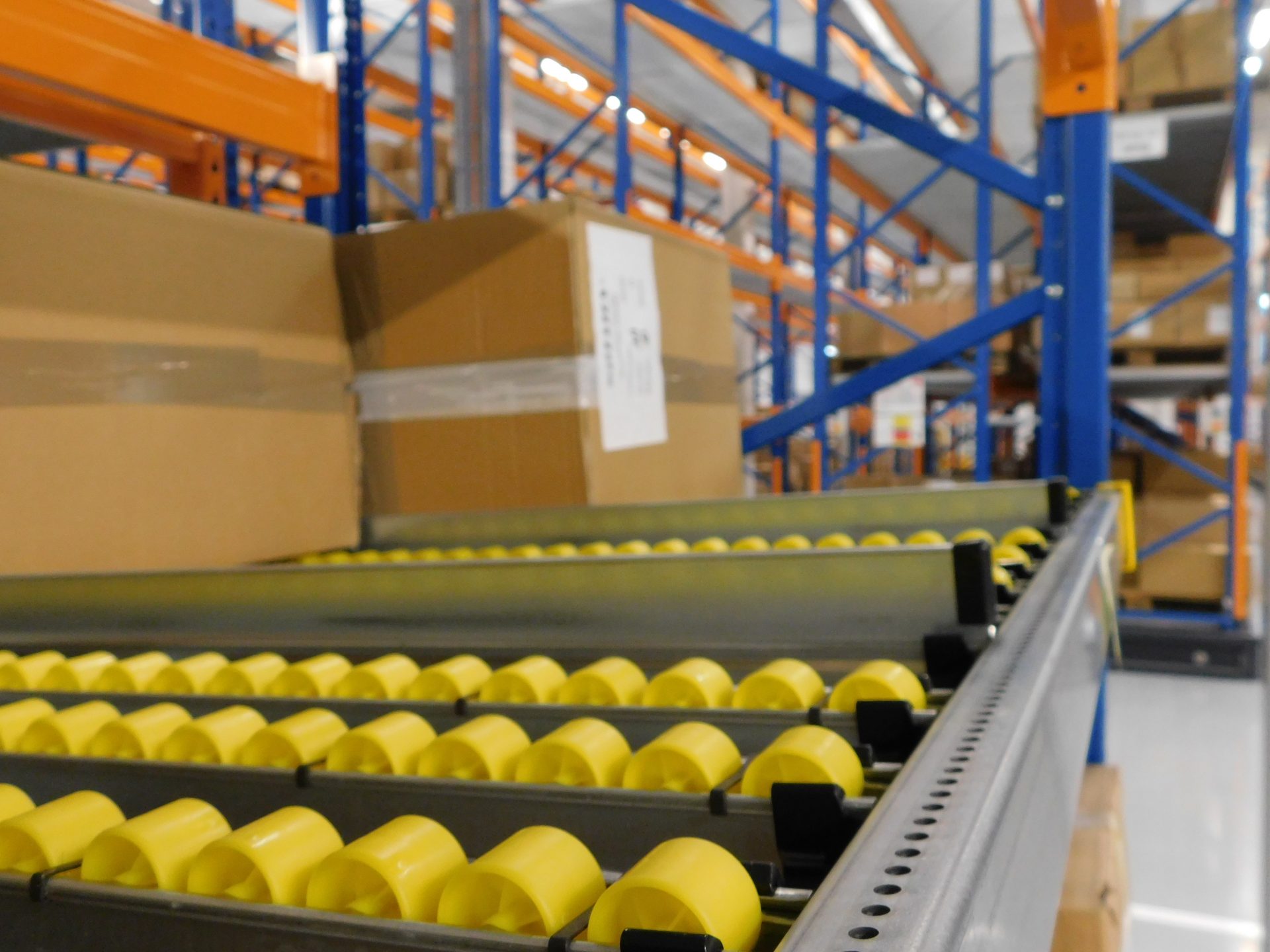

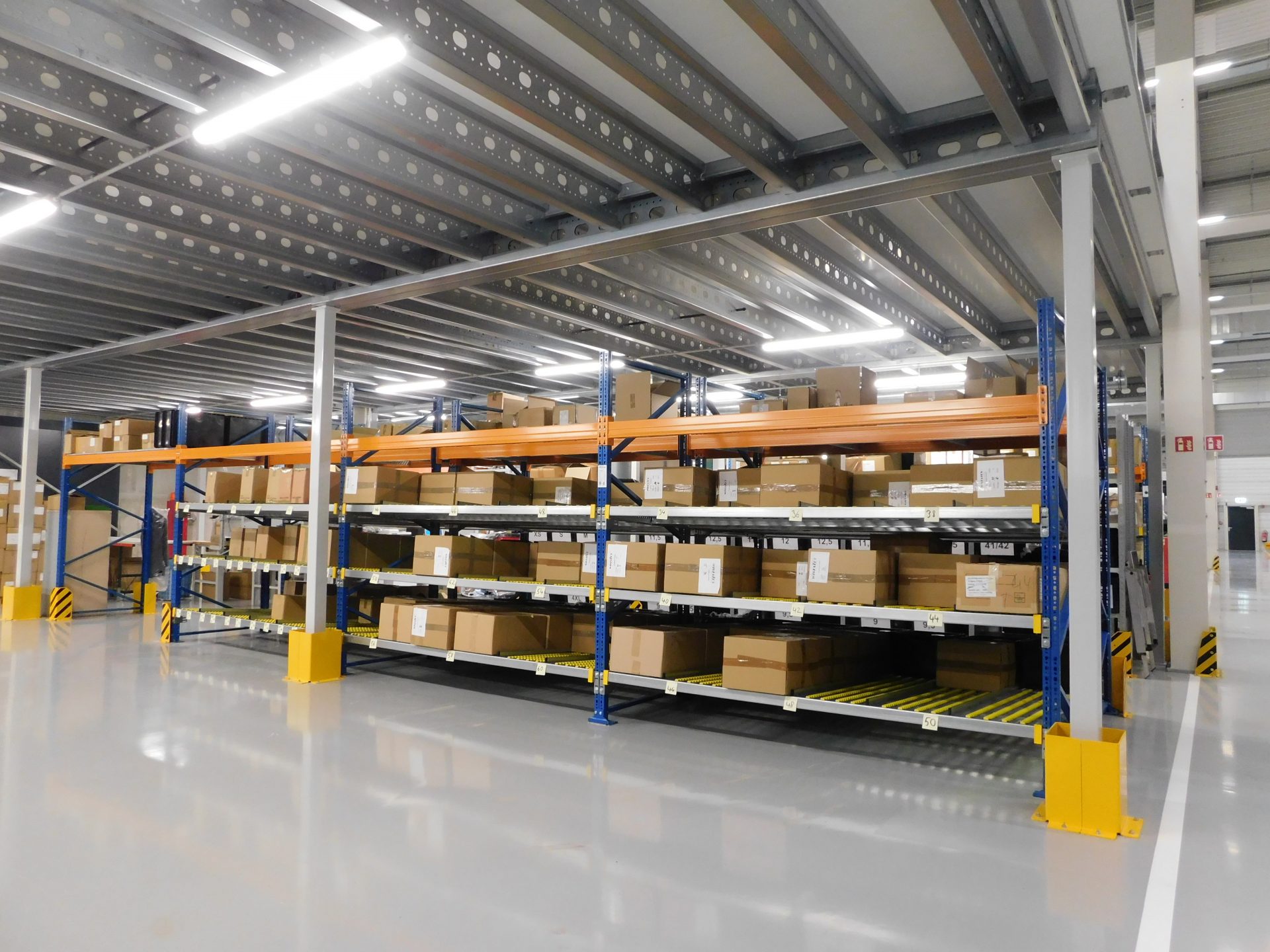

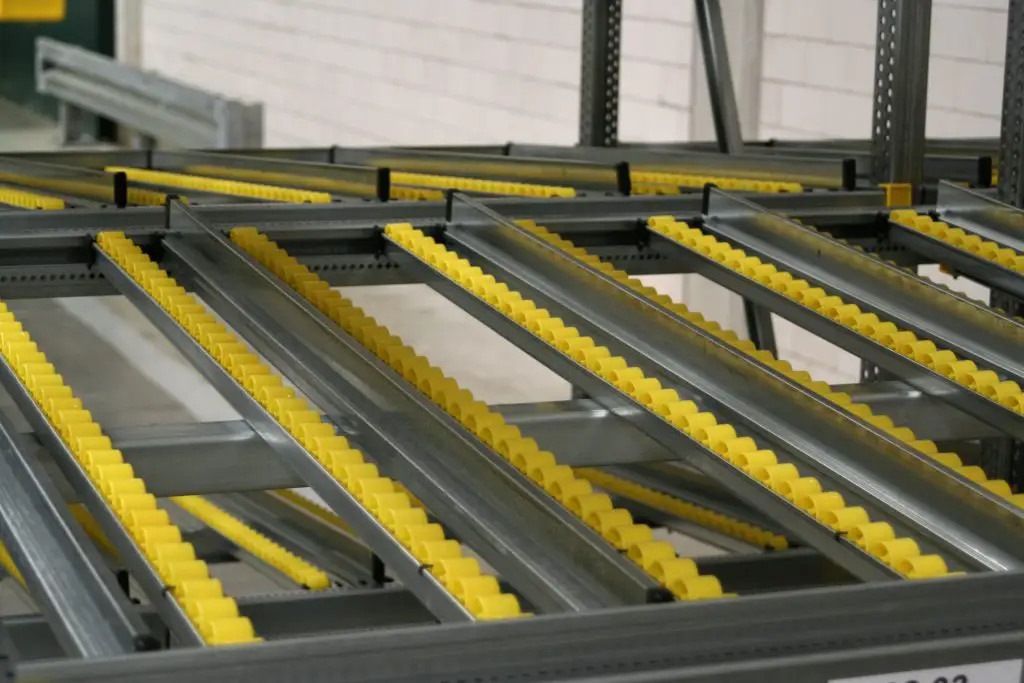

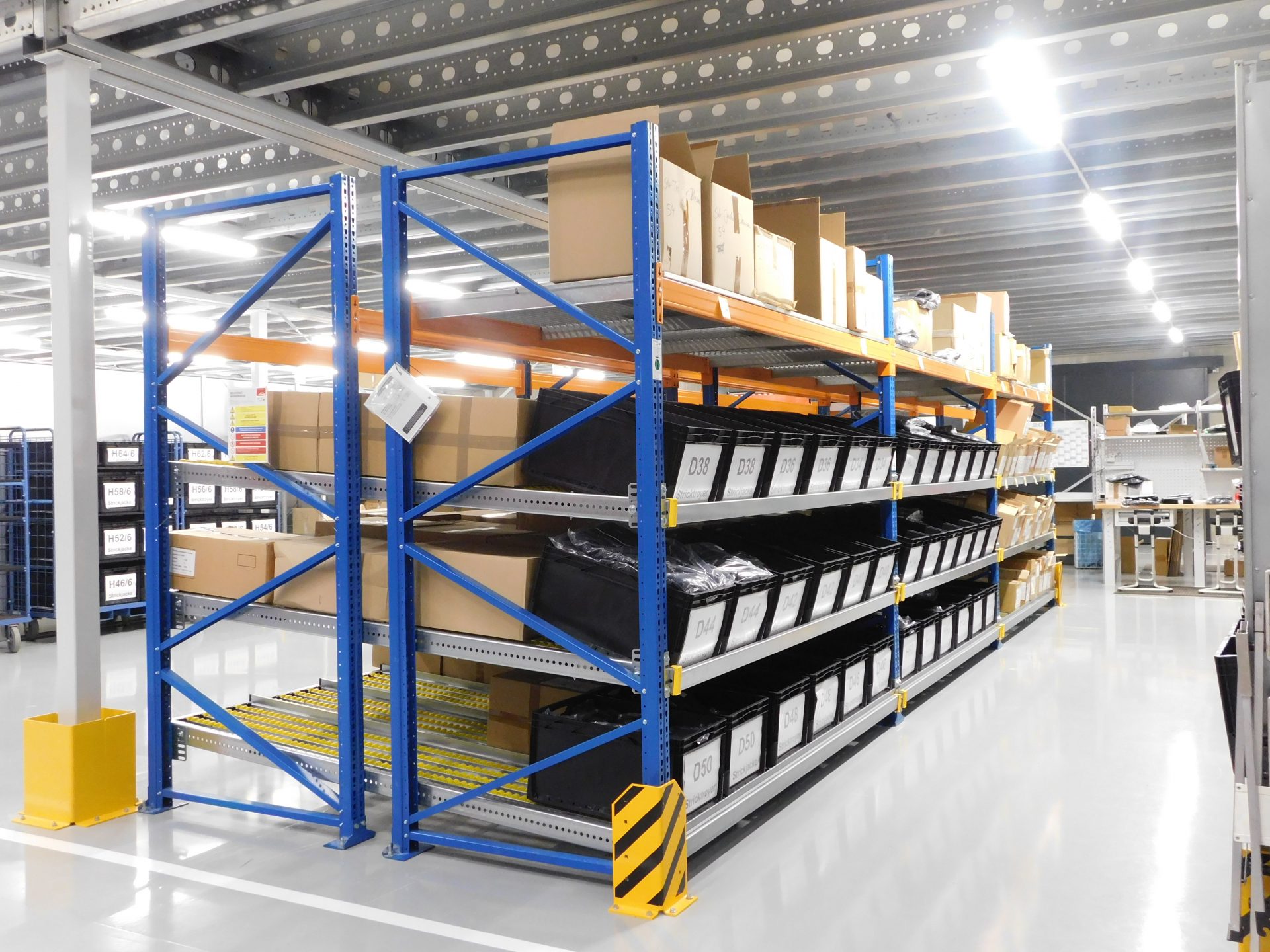

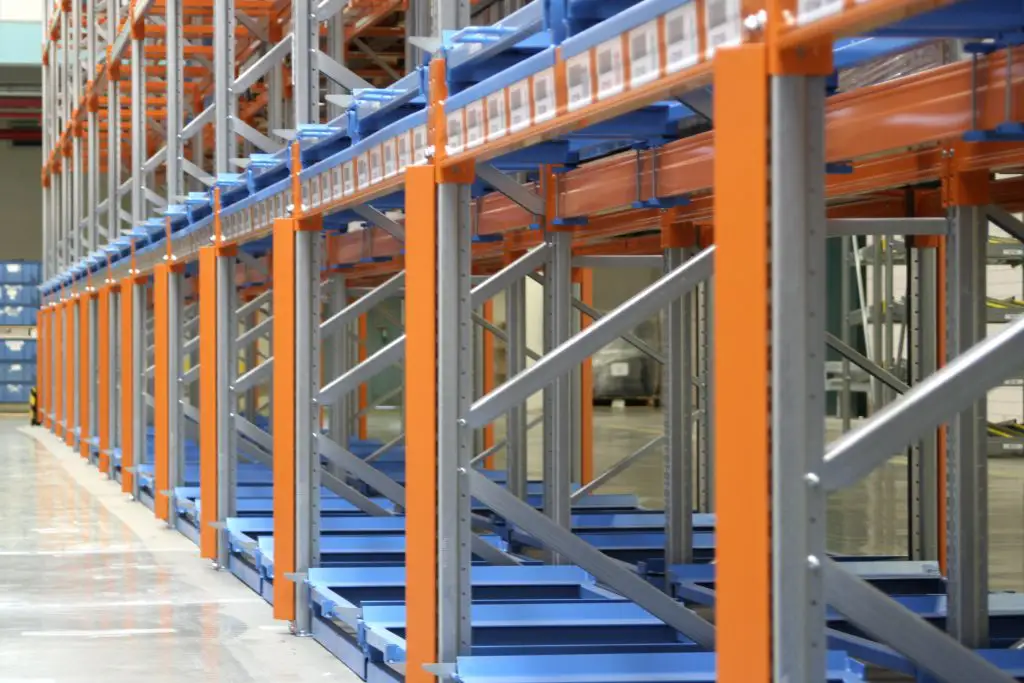

18x Durchlaufrahmen für Einbau in Palettenregale, Ebene 1 mit gerade Entnahme Seite,
      Ebene 2+3 mit schräger Entnahmeseite (12°/400 mm).

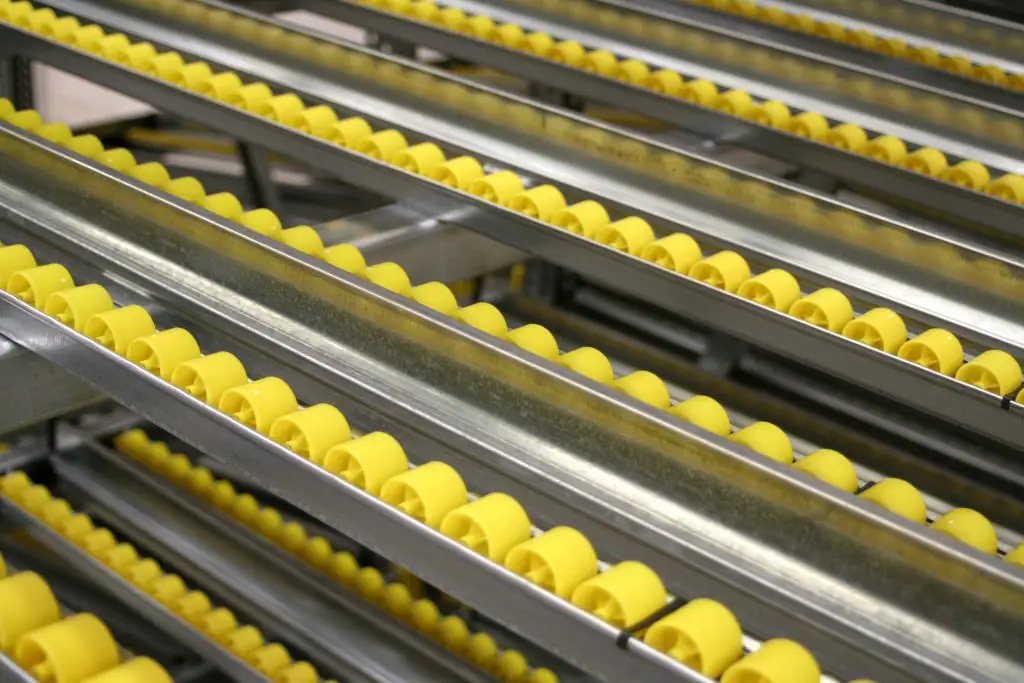

4x Röllchenleisten pro Kanal, für Lagergut 400×600 mm (BxT), je max. 30kg

38 Stück Kommissionierwagen (Gitterwagen)

4x Umkleidekabinen

1x Palettenwickelmaschine

4x Doppelarbeitsplätze + 2 Stück Einzelplätze

---

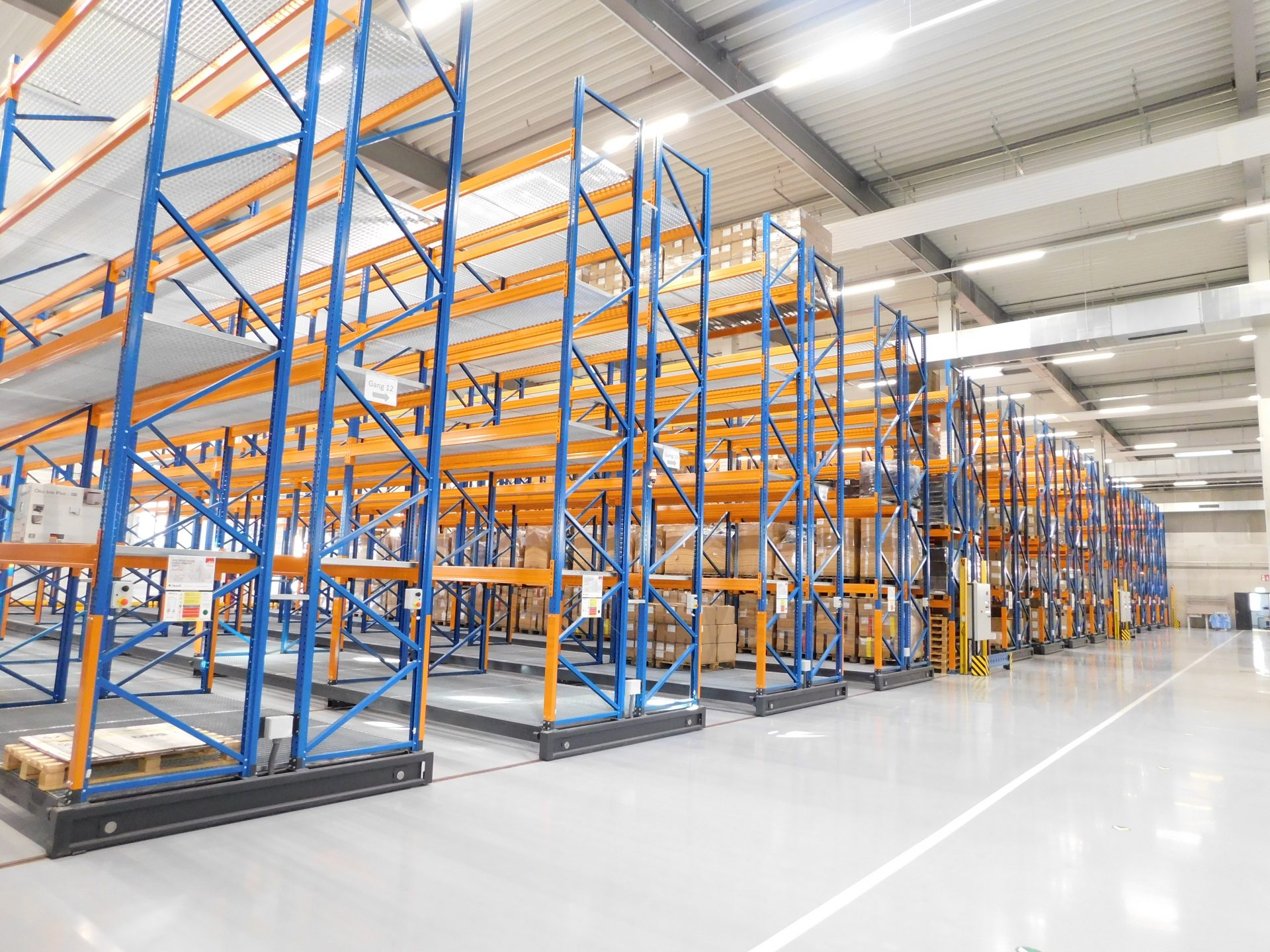

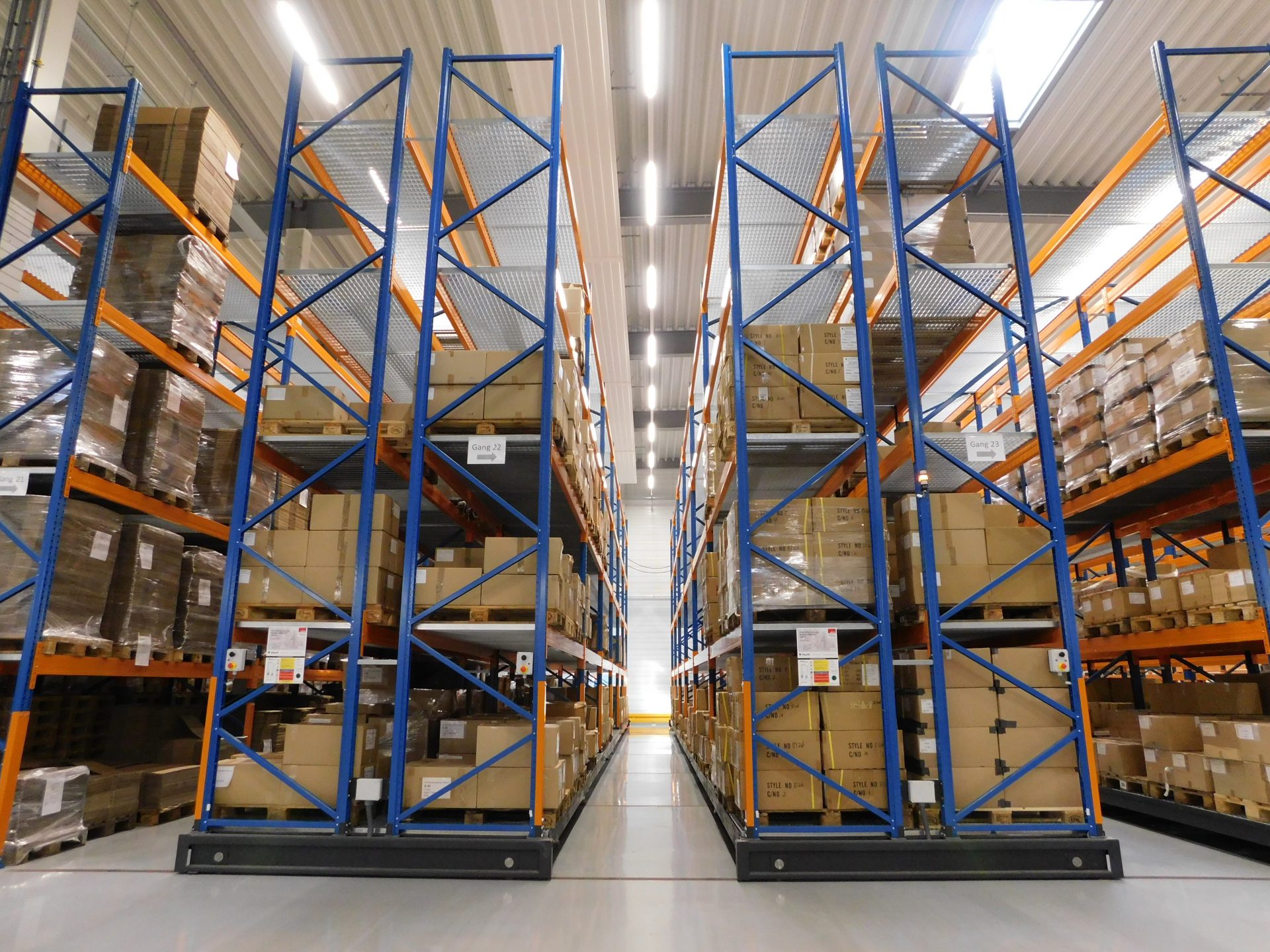

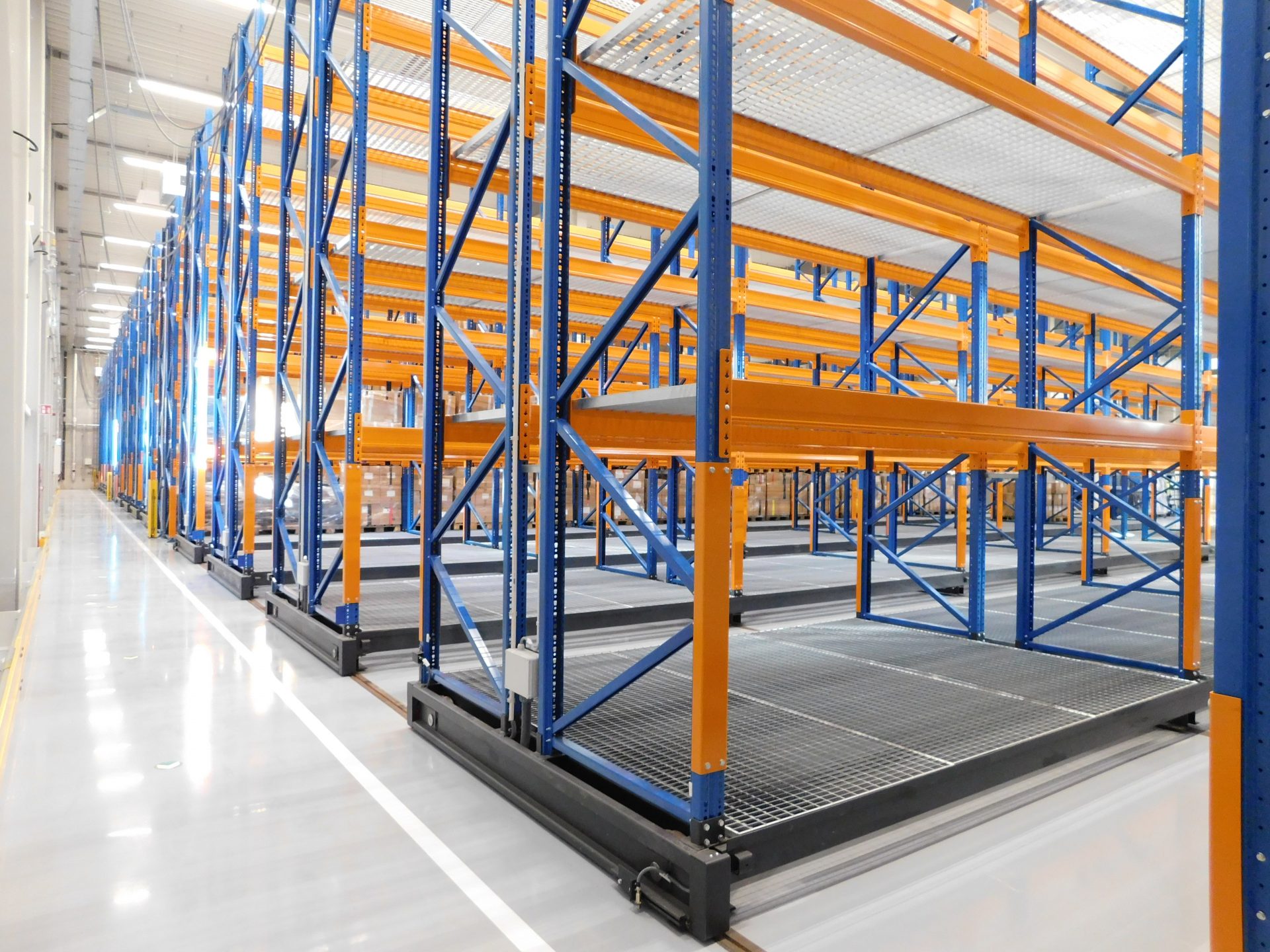

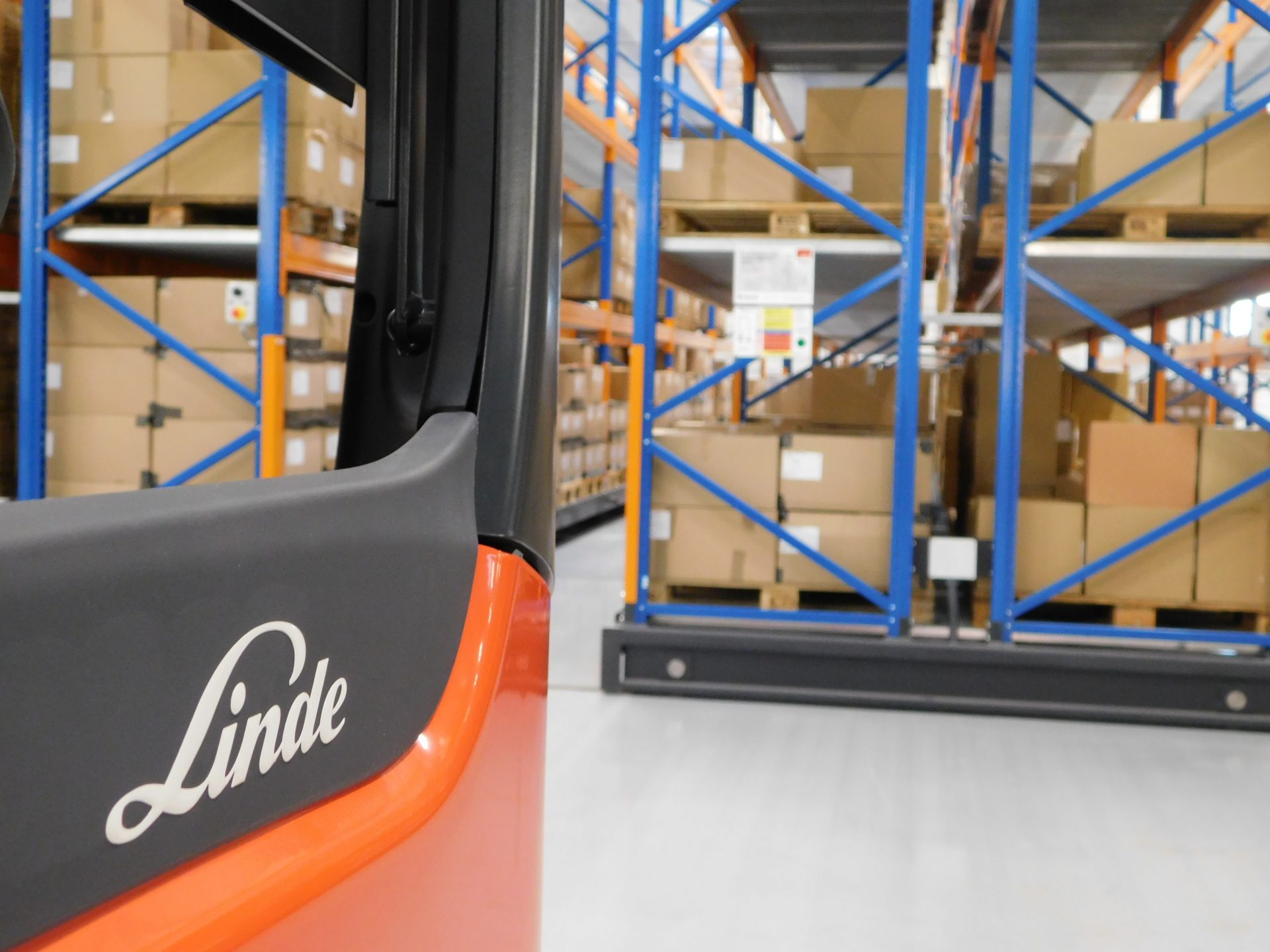

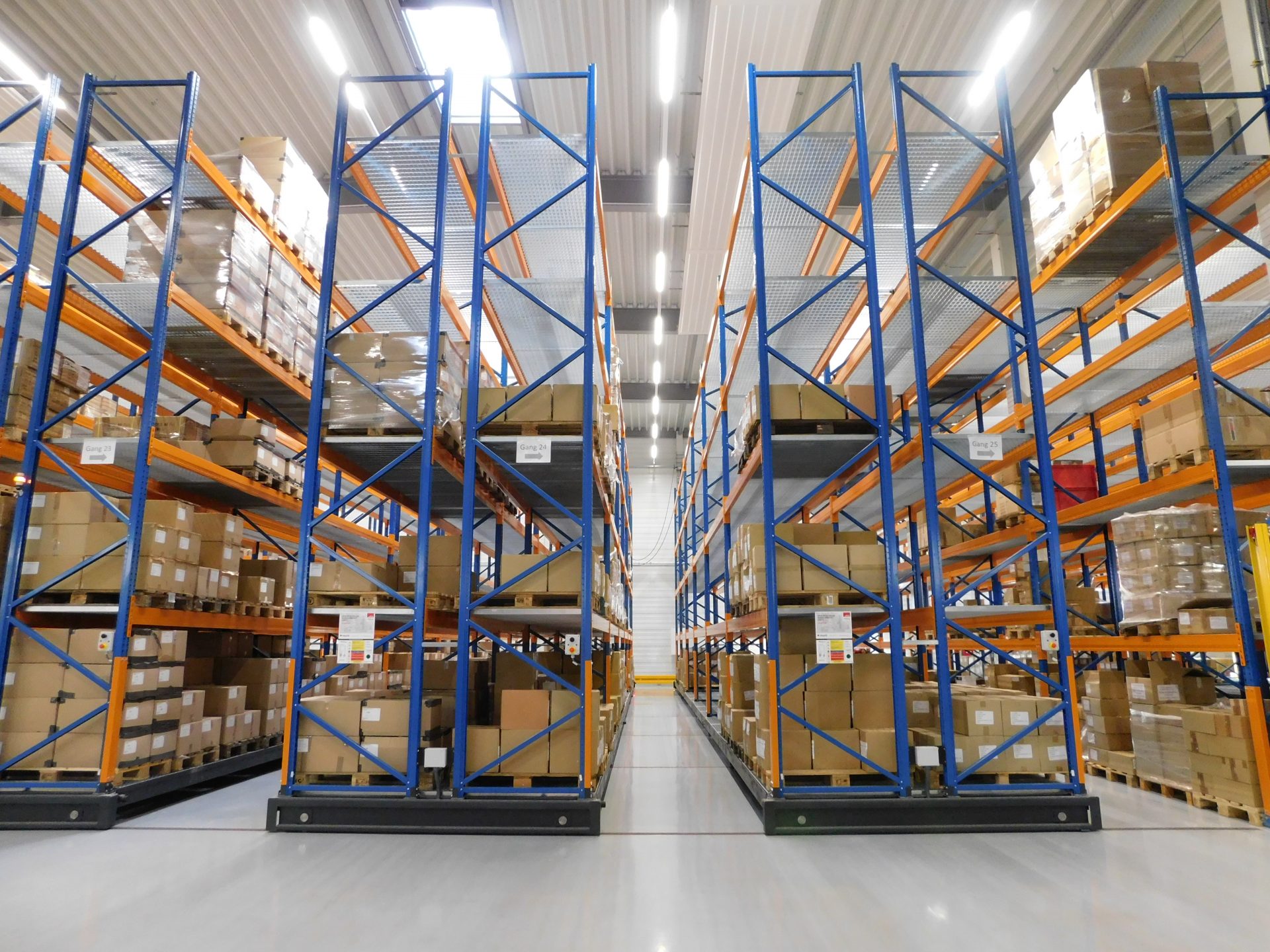

Verschieberegalanlage:

• 6.700/6.200mm hoch x 1100mm tief
• 3.600 Stellplätze

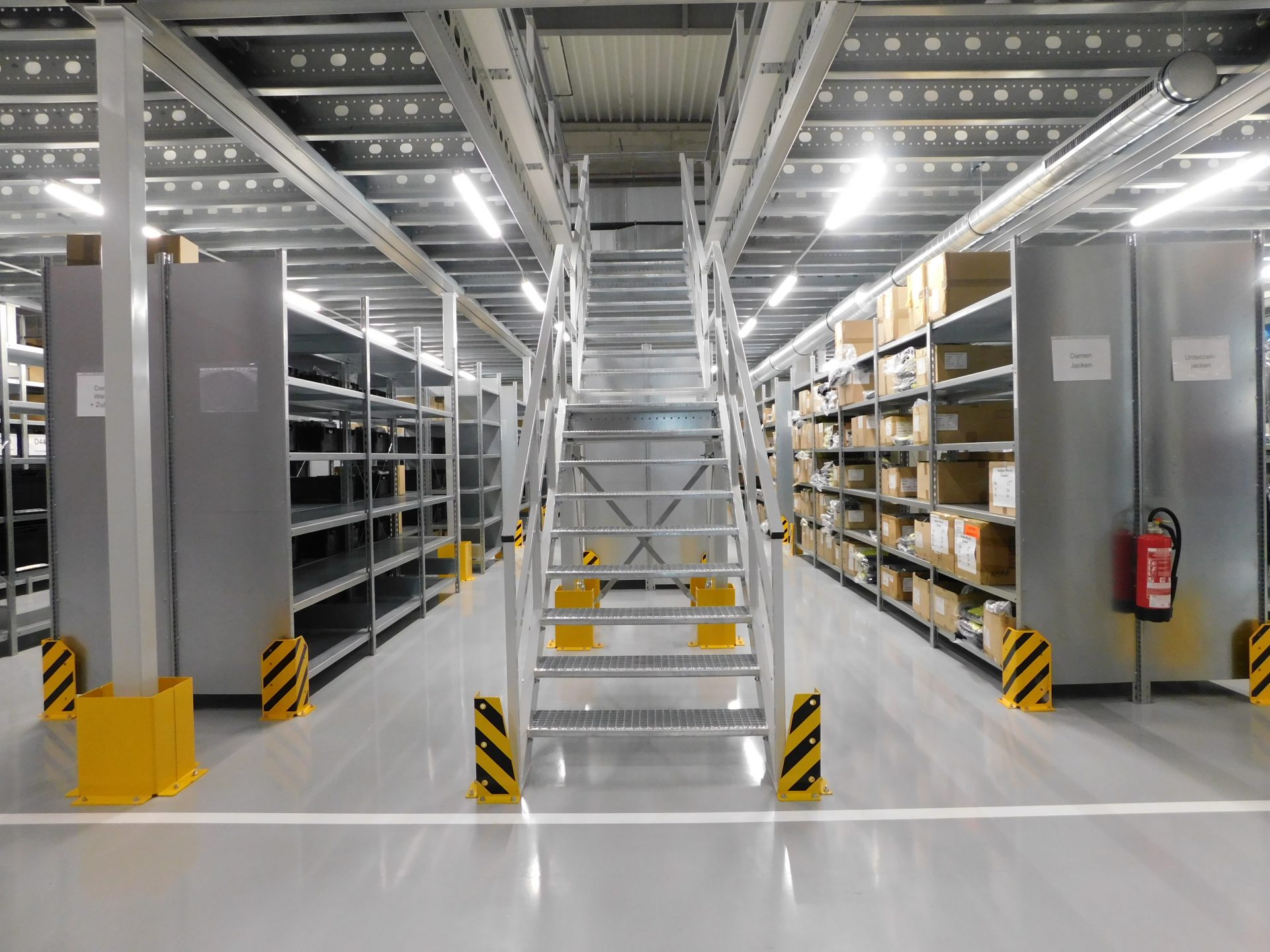

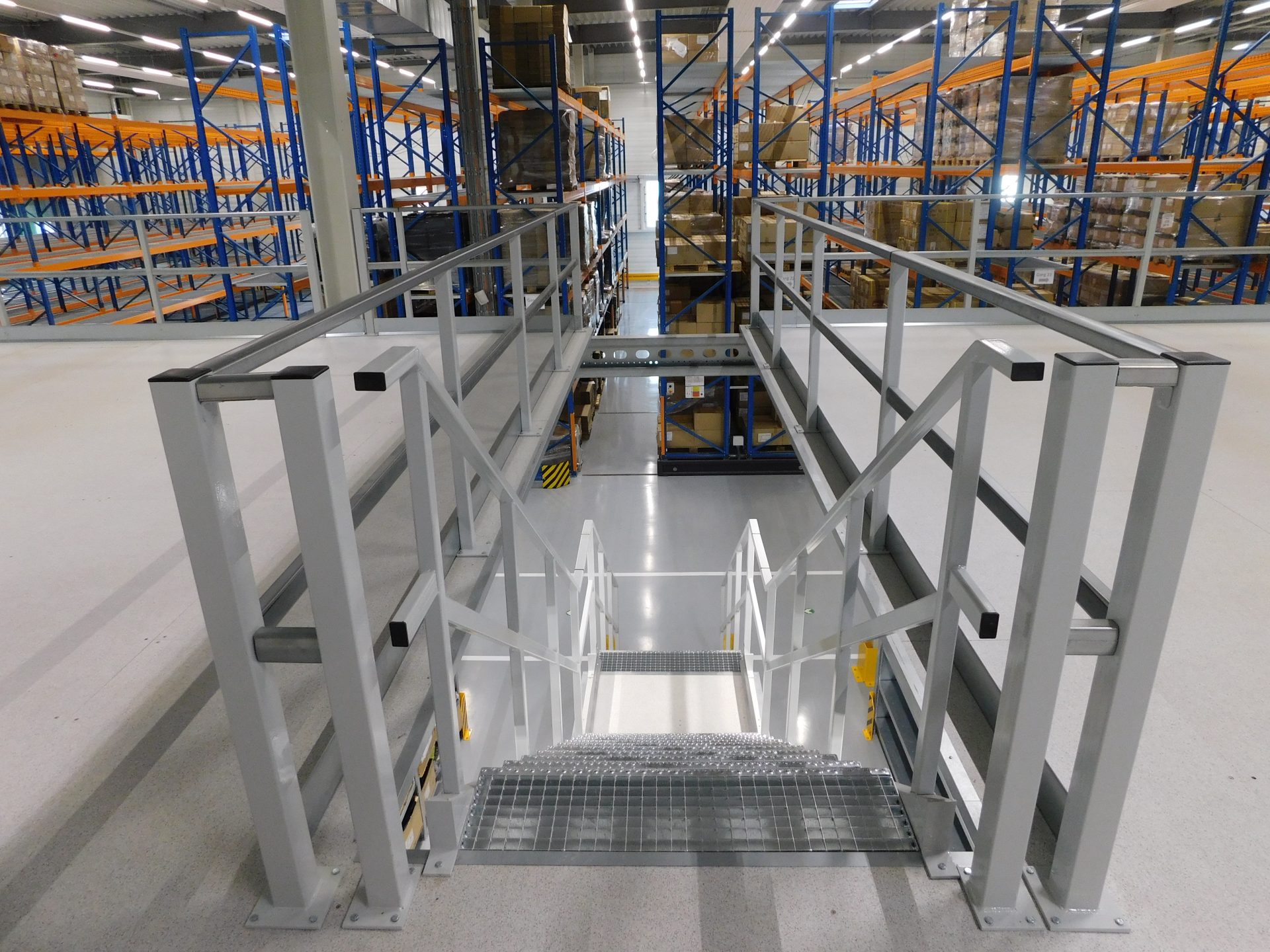

Lagerbühne Profilnorm:

• 44.700 x 17.500mm
• 720m²
• 35.00mm hoch
• 2 Treppen und Übergabestation

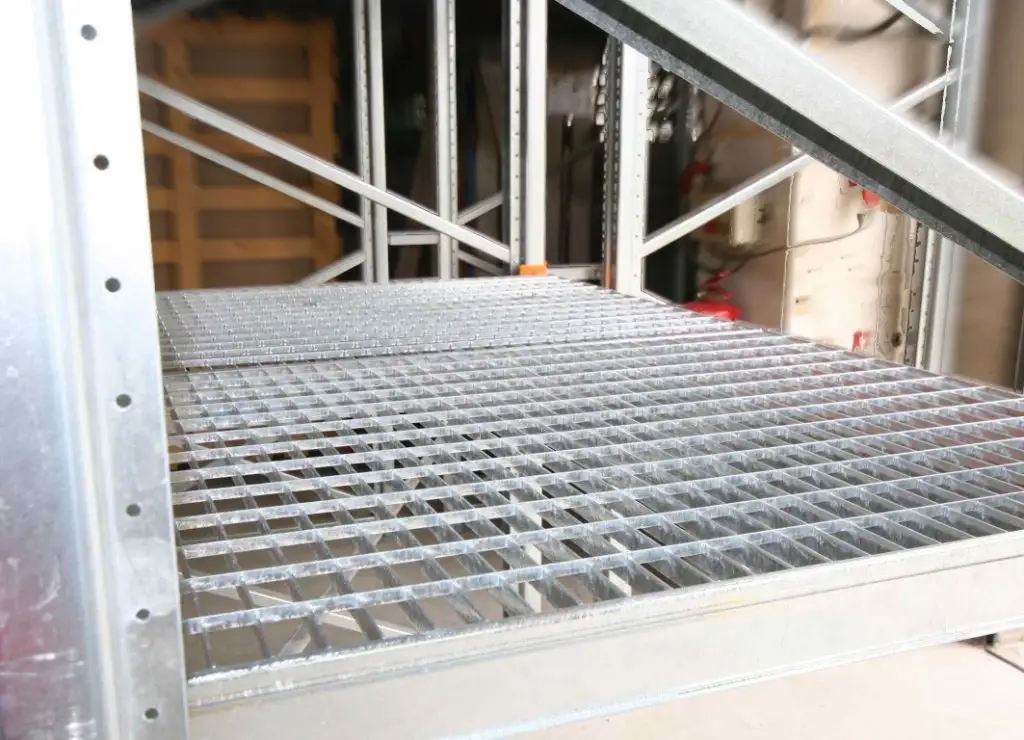

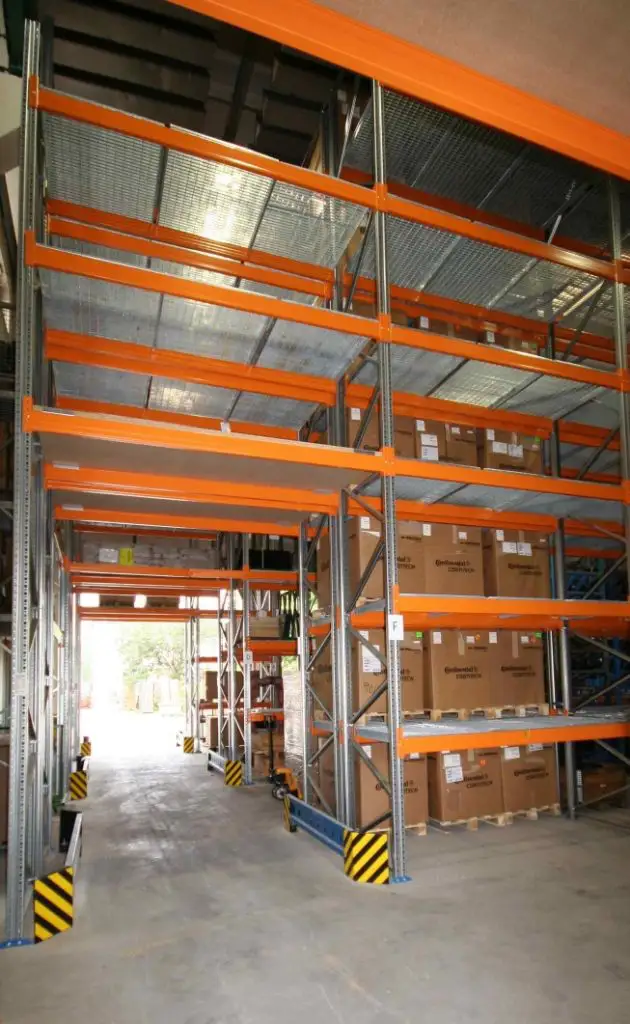

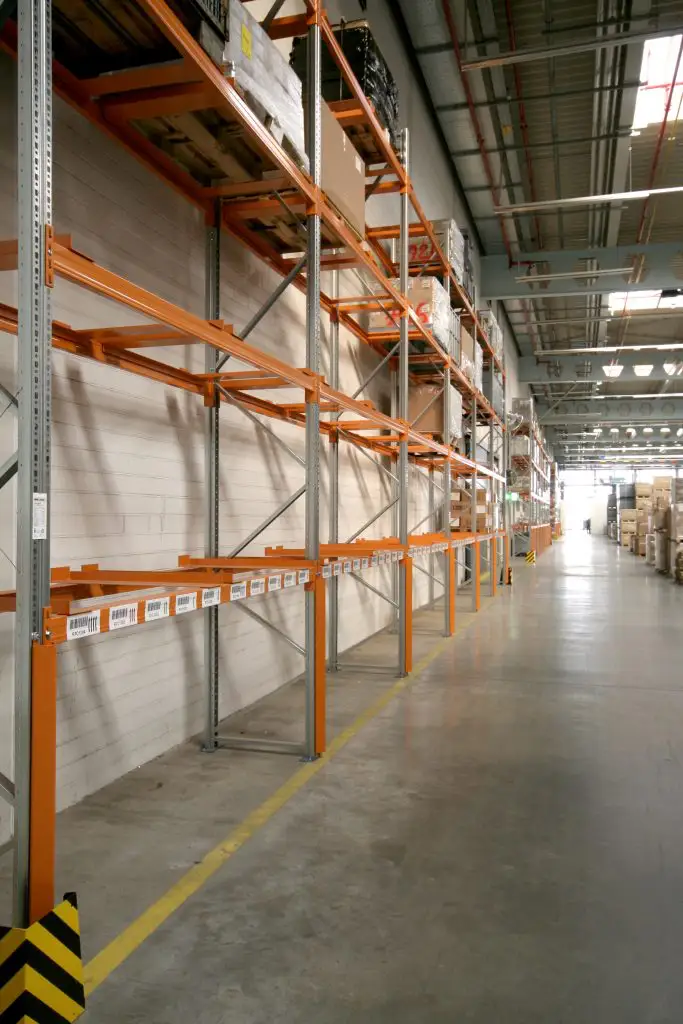

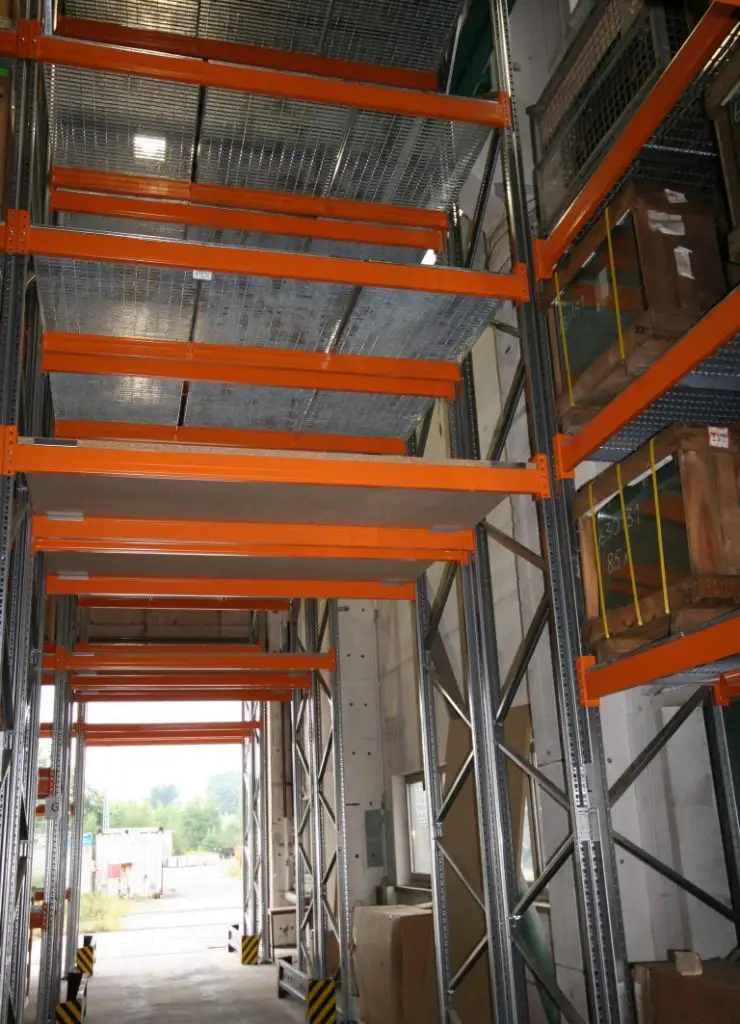

Tätigkeit: Palettenregal mit Gitterrostmodulen
Projekt: Palettenlager



• über 560 Palettenplätze
• Regalhöhe: bis 6.000 mm
• Regalweite: 1.825 mm / 2.700 mm
• Regaltiefe: 1.100 mm
• Gitterroste mit einer Traglast bis 1.000 kg

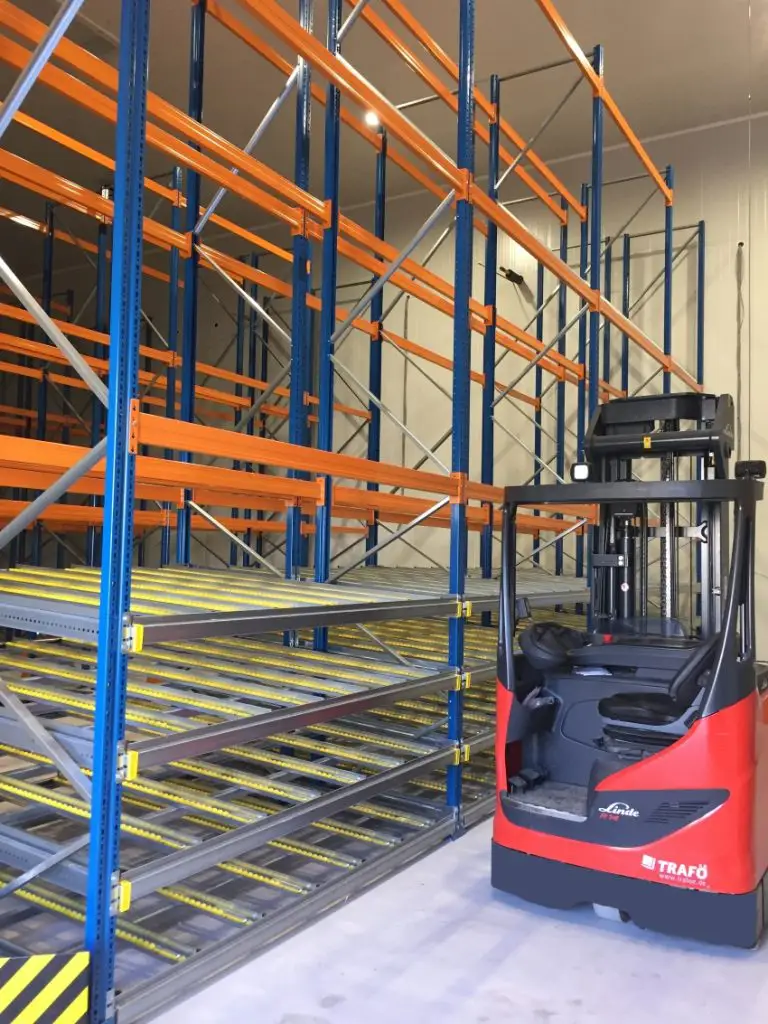

Tätogkeit: Palettenregale

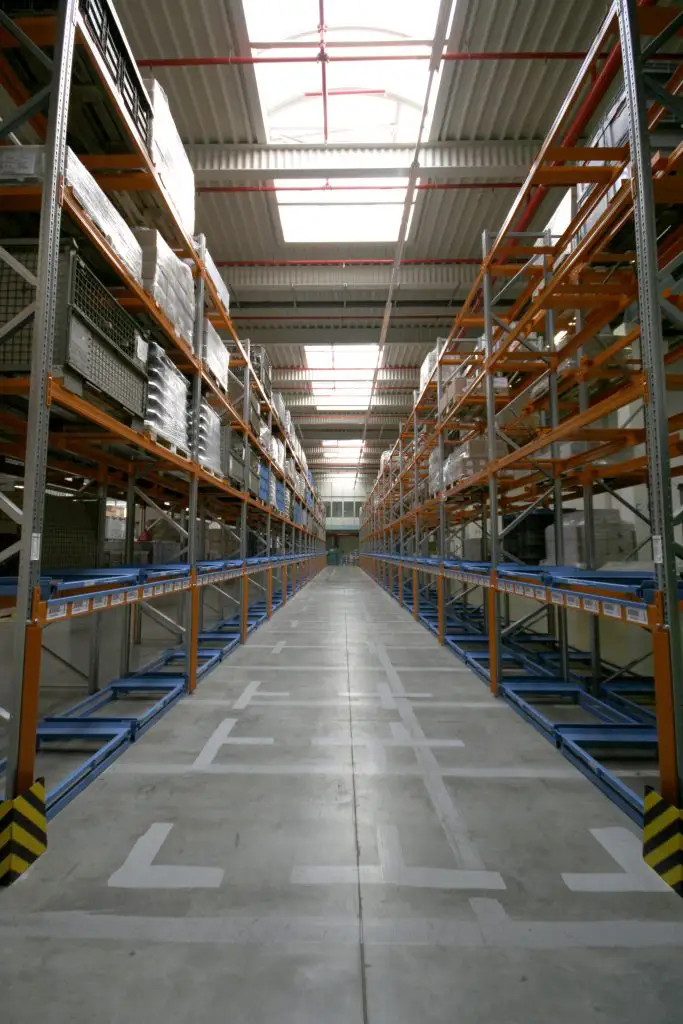

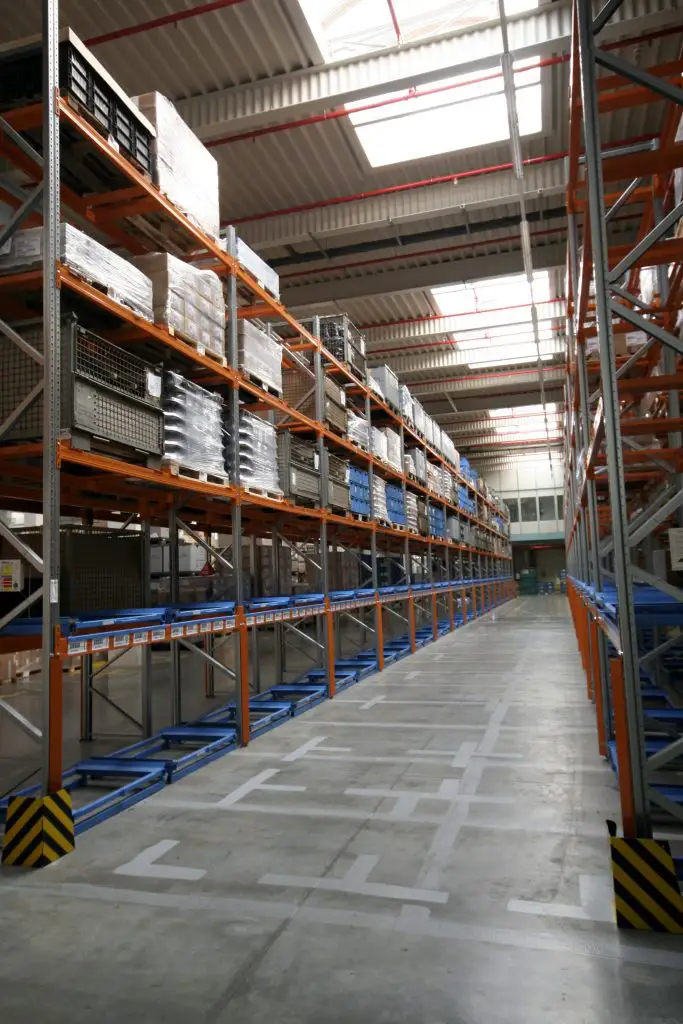

Projekt: Palettenregaltechnik mit Durchlaufkommisionierebenen (Tiefkühllager)



• über 400 Palettenstellplätze
• über 700 Kommissionierplätze
• Regalhöhe: 6.000 mm
• Regalweite: 2.700 mm
• Regaltiefe: 1.100 mm
• Fachbodenregale (Trockenlager) mit 400 Stellplätzen

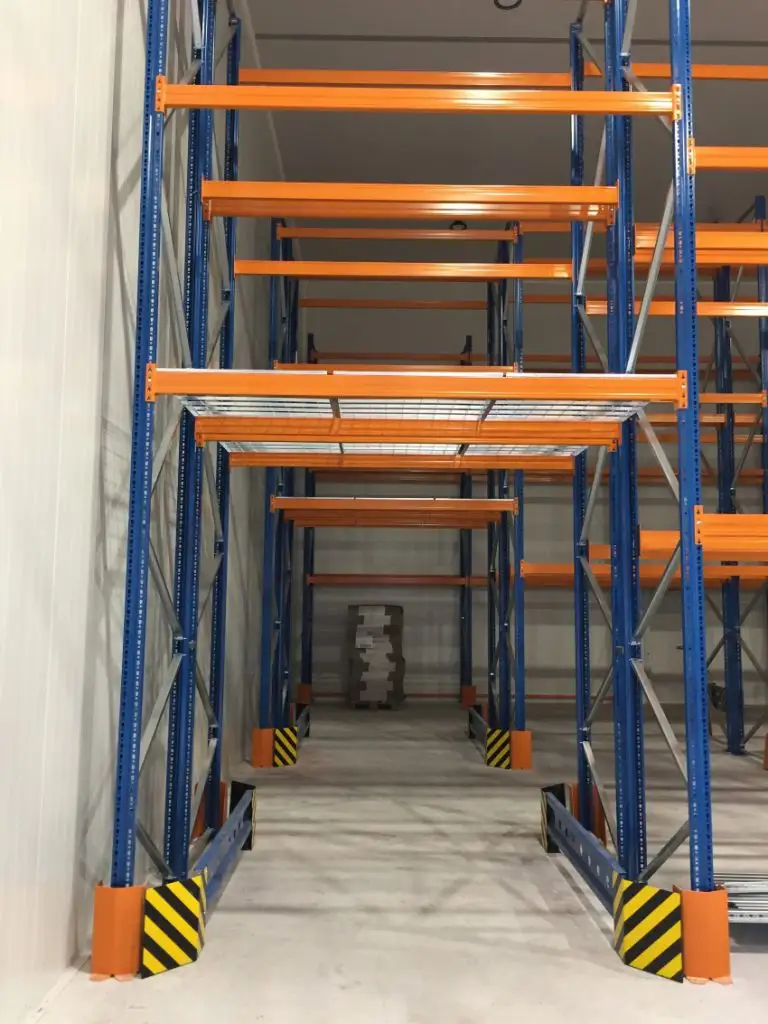

Tätigkeit: Palettenregale

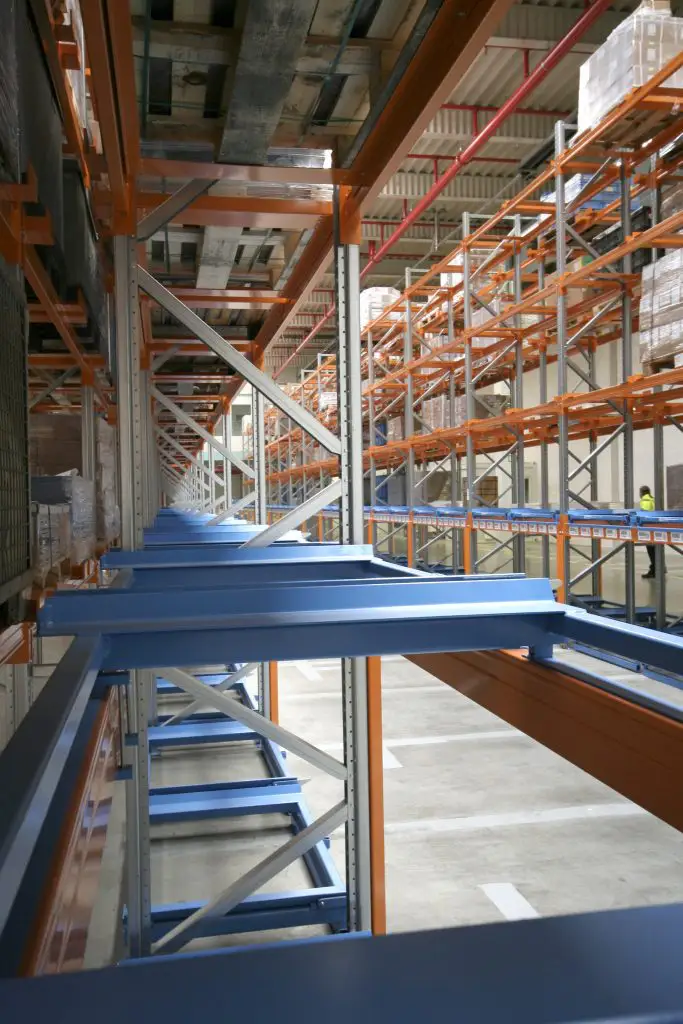

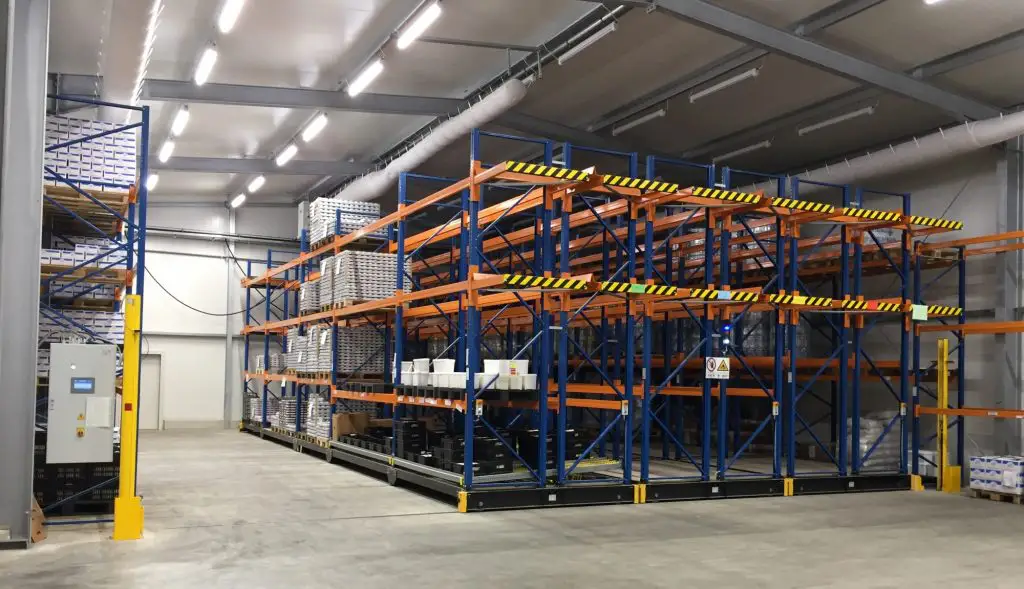

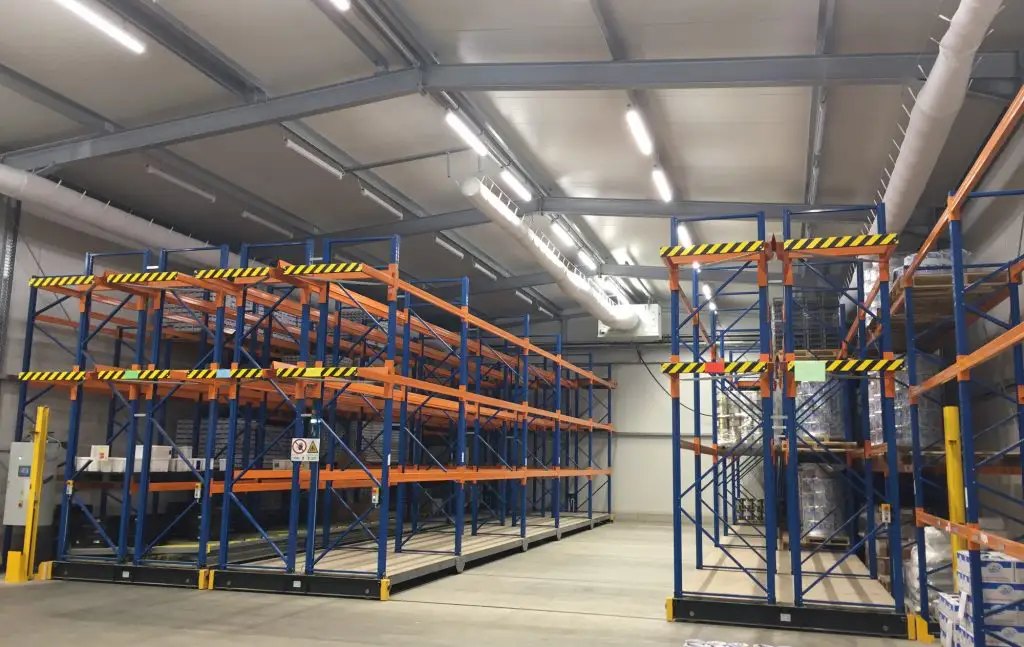

Projekt: Verschieberegaltechnik (Neubau Kühllager)



• über 600 Palettenplätze
• Regalhöhe: 4.500 mm
• Regalweite: 2.700 mm
• Regaltiefe: 1.100 mm

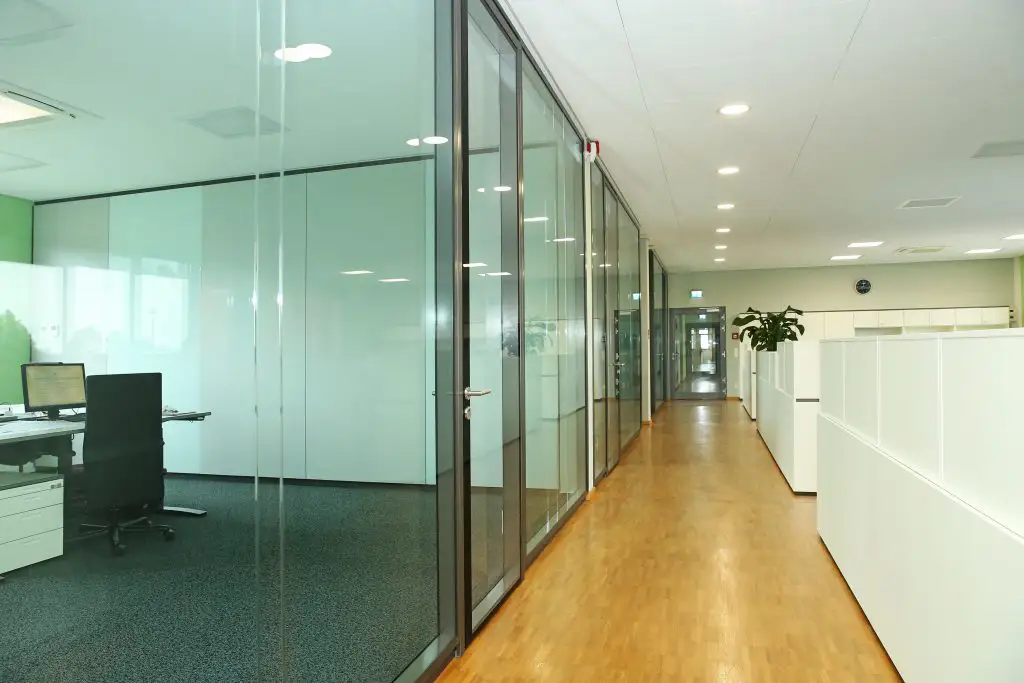

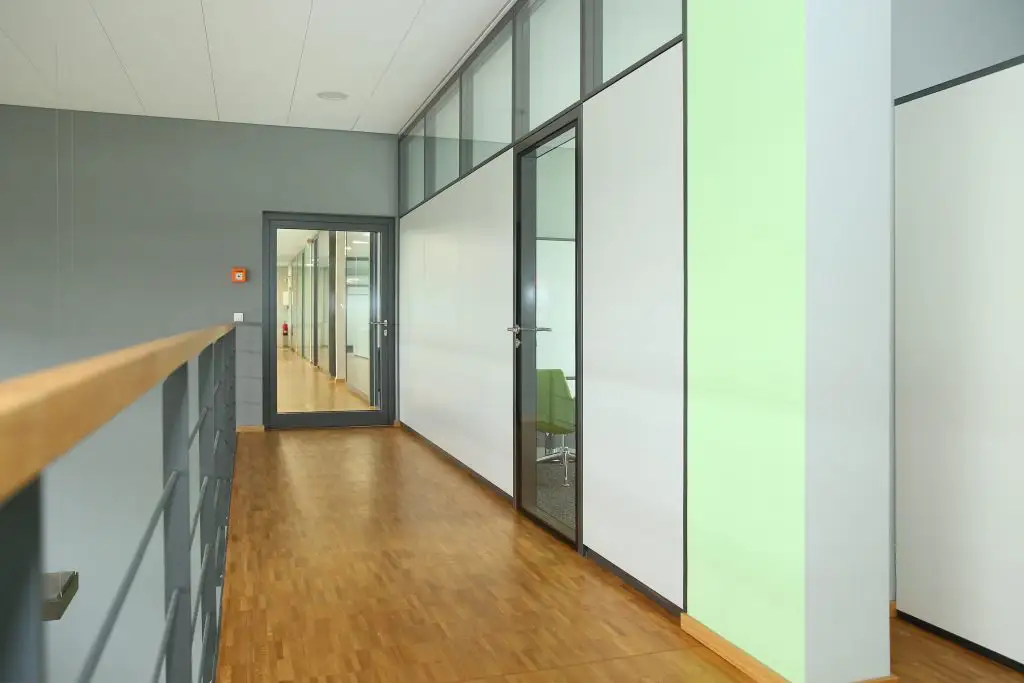

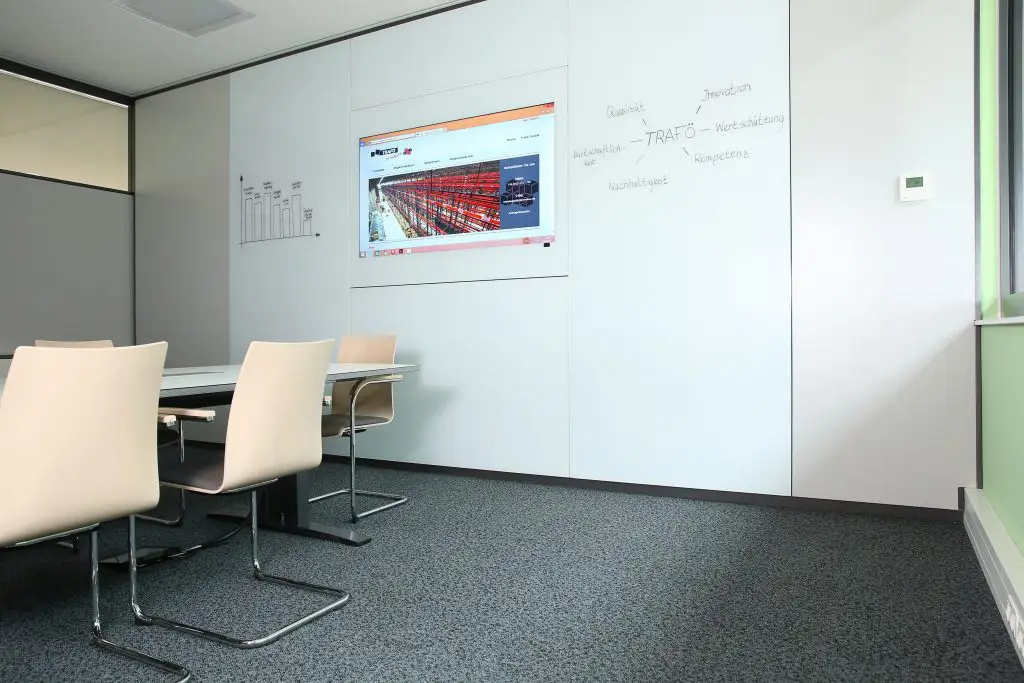

Tätigkeit: Innenausbau
Projekt: Referenzprojekt und Musteranlage der Intralogistik von TRAFÖ



verbaute Trennwandsysteme:

• Panorama
• Metaline
• String2
• Medialine

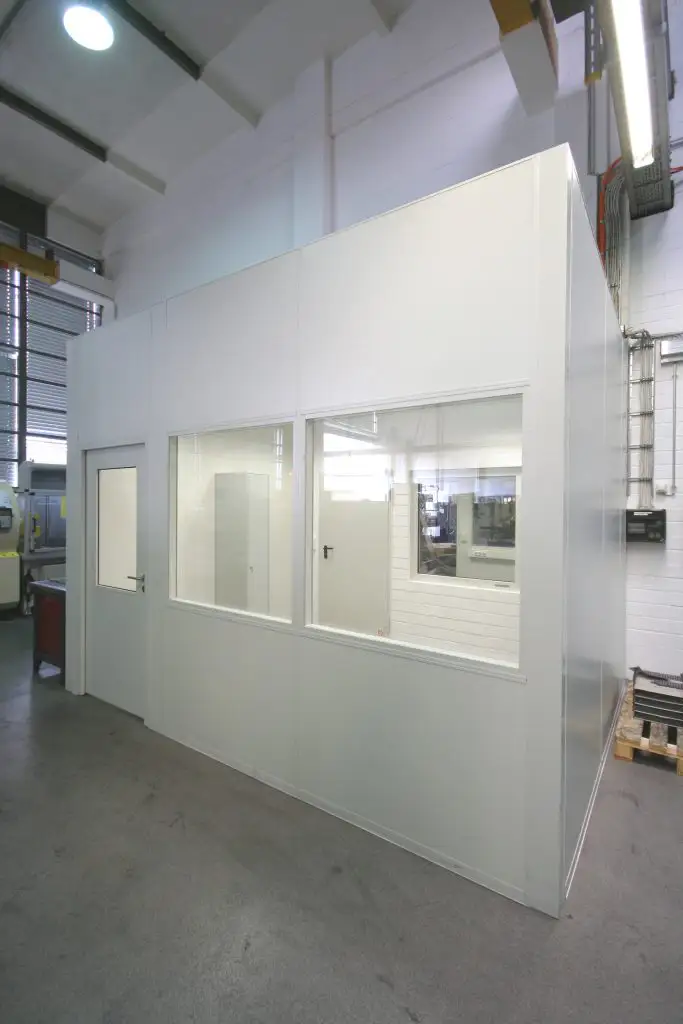

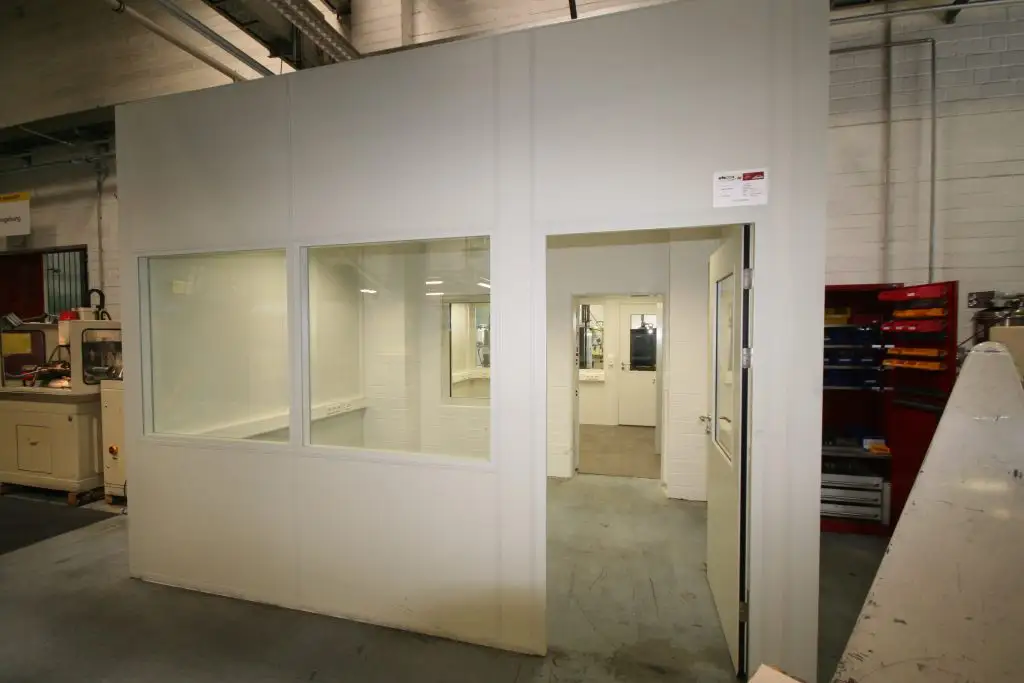

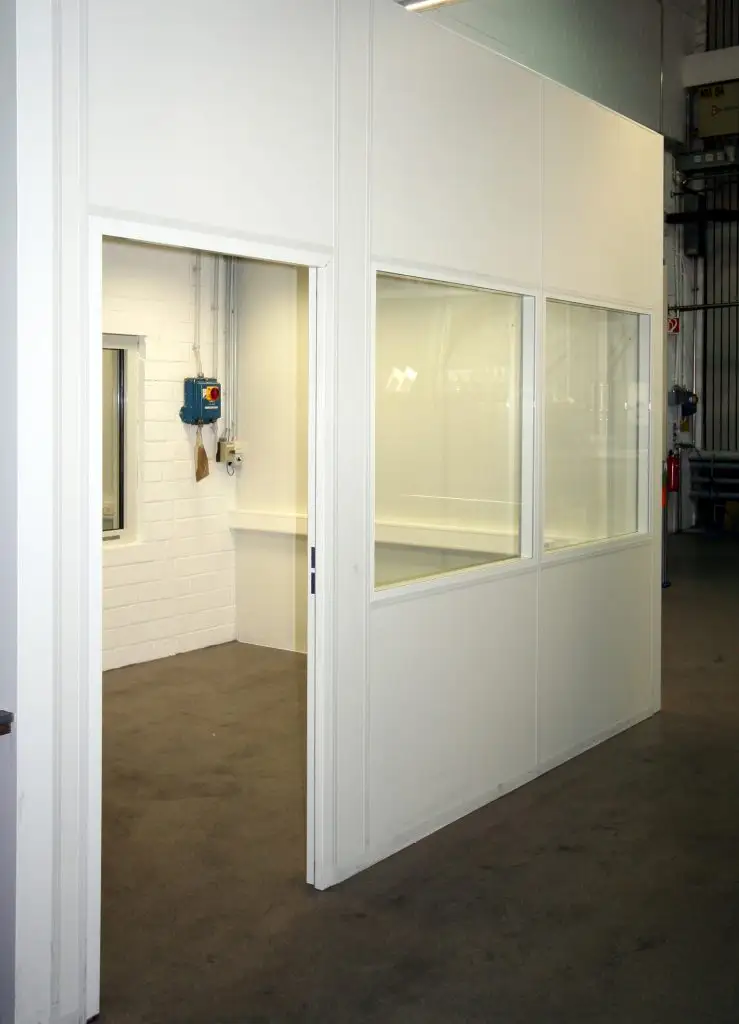

Tätigkeit: Innenausbau
Projekt: Meisterbüros in Produktionsräumen


• Maße Büro: 3 m x 5 m
• inkl. je eine Tür und zwei Fenster
• Rasterdecke mit Beleuchtung



Kunde: Lift-Systeme
Projekt: Lagerlift



• Abmessungen: Höhe: 5.485 mm,
• Breite 1.185 mm, Tiefe: 2.810 mm
• 118 Ablagen, 31 Container (Zuladung 300 kg/Container) davon:
• 20 Container mit 210 mm Fachhöhe, 7 Container mit 322 mm Fachhöhe, 4 Container mit 510 mm Fachhöhe
• max. Gesamtzuladung: 2x 10.000 kg

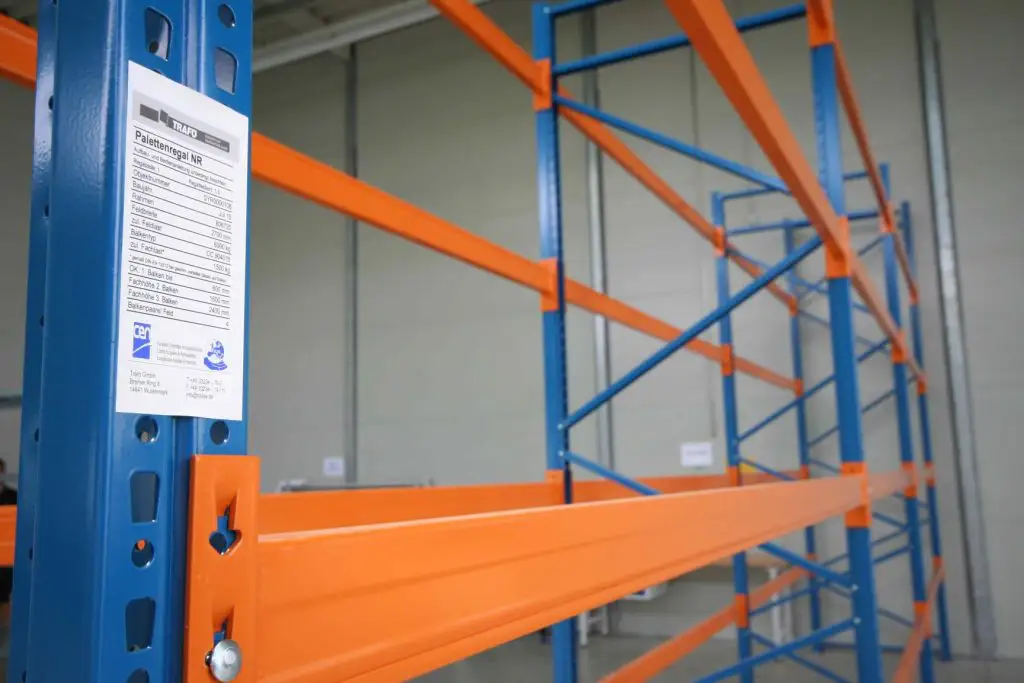

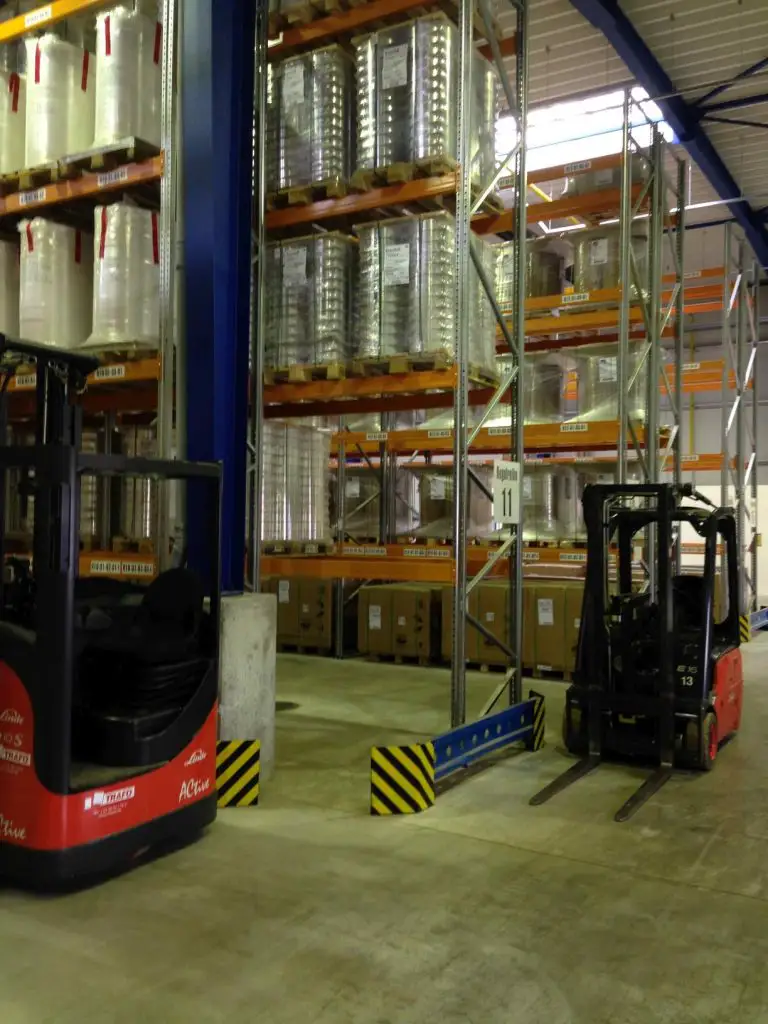

Tätigkeit: Palettenregale
Projekt: Neubau Palettenlager


• über 800 Palettenplätze
• Regalhöhe: 5.500 mm
• Regalweite: 2.800 mm
• Regaltiefe: 1.100 mm

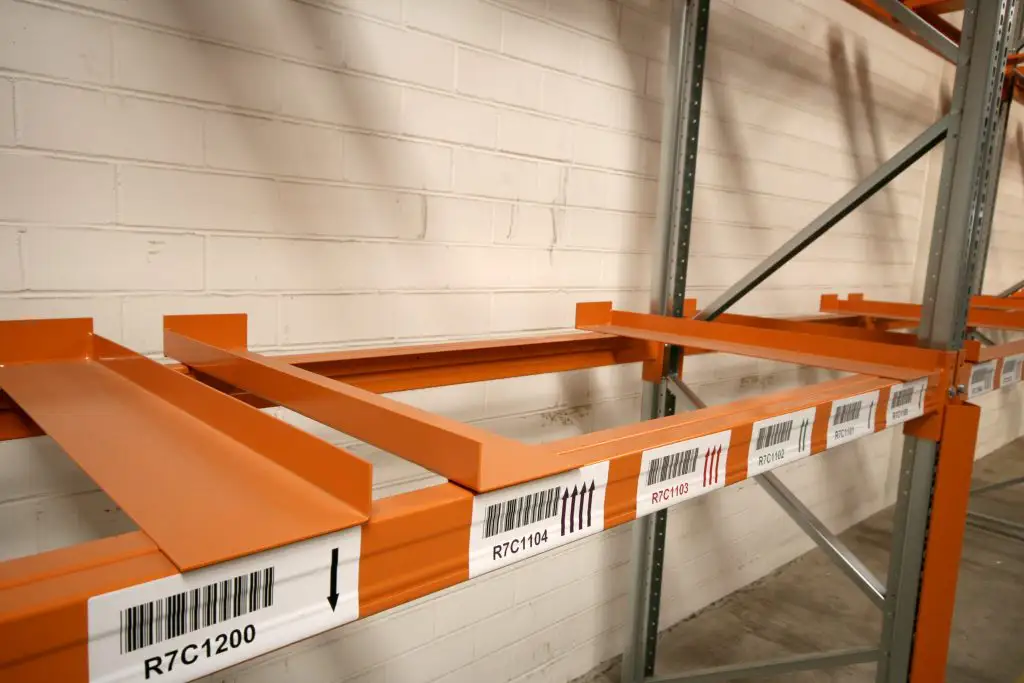

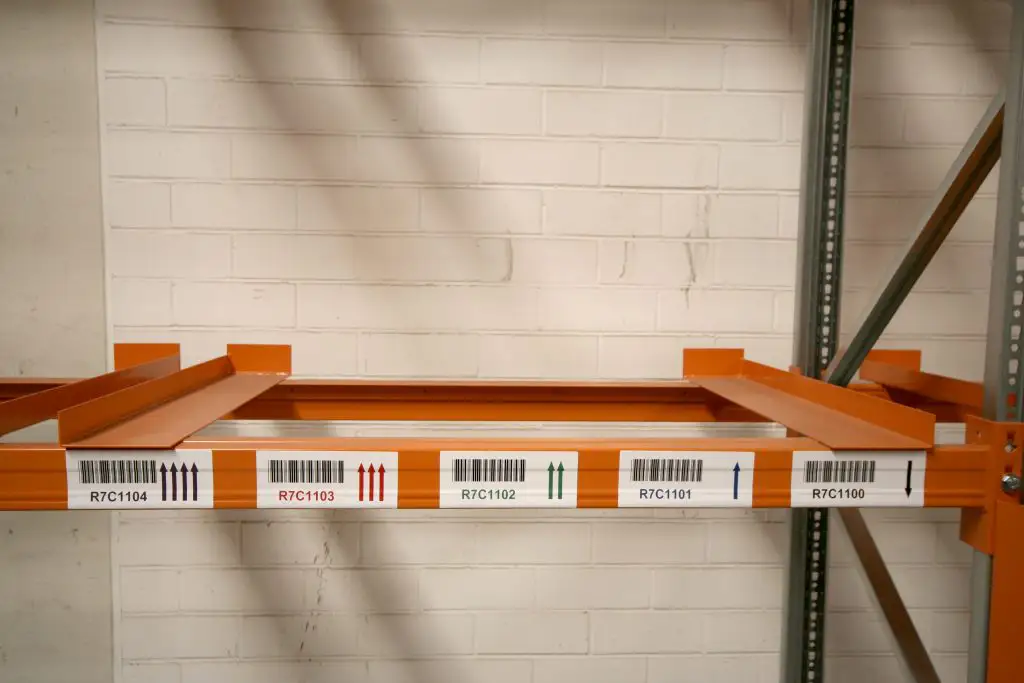

• Winkelauflagen für Gitterboxen

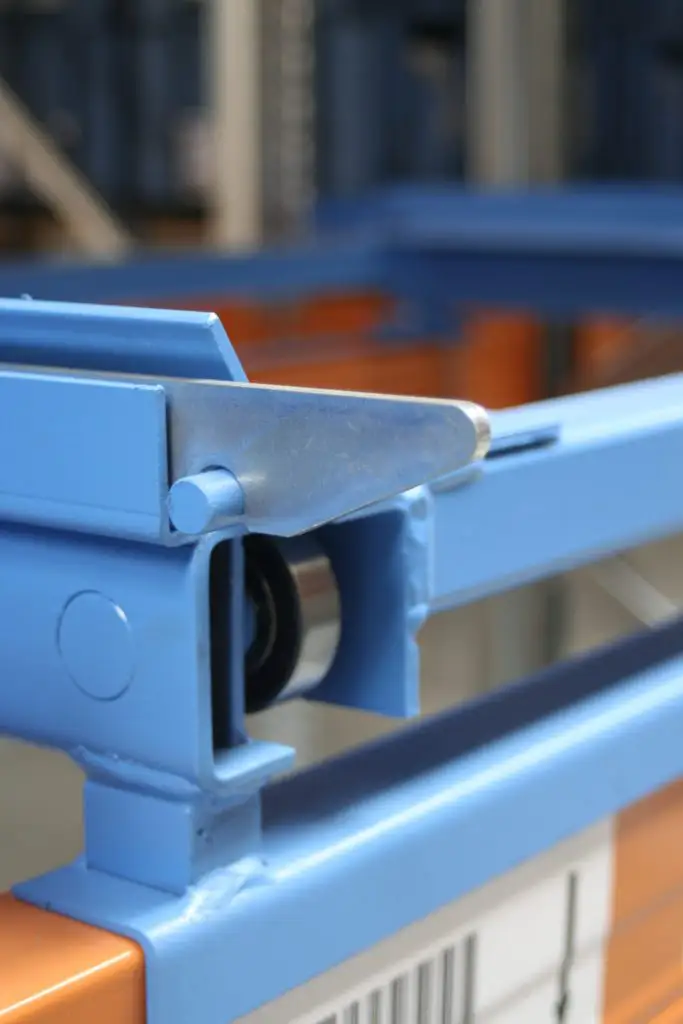

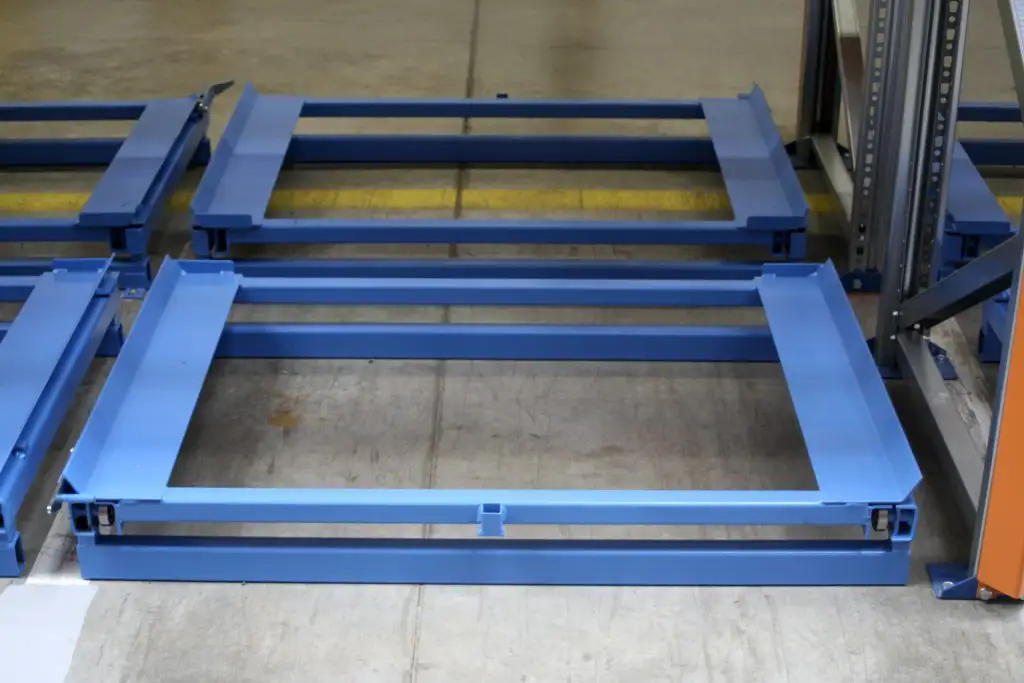

• Palettenauszüge

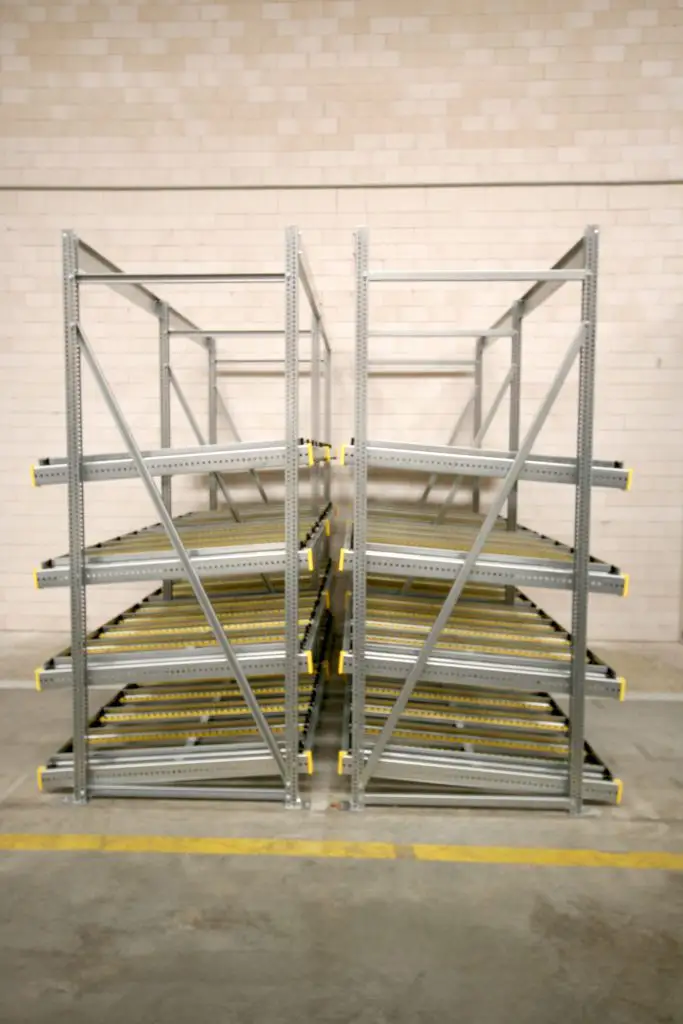

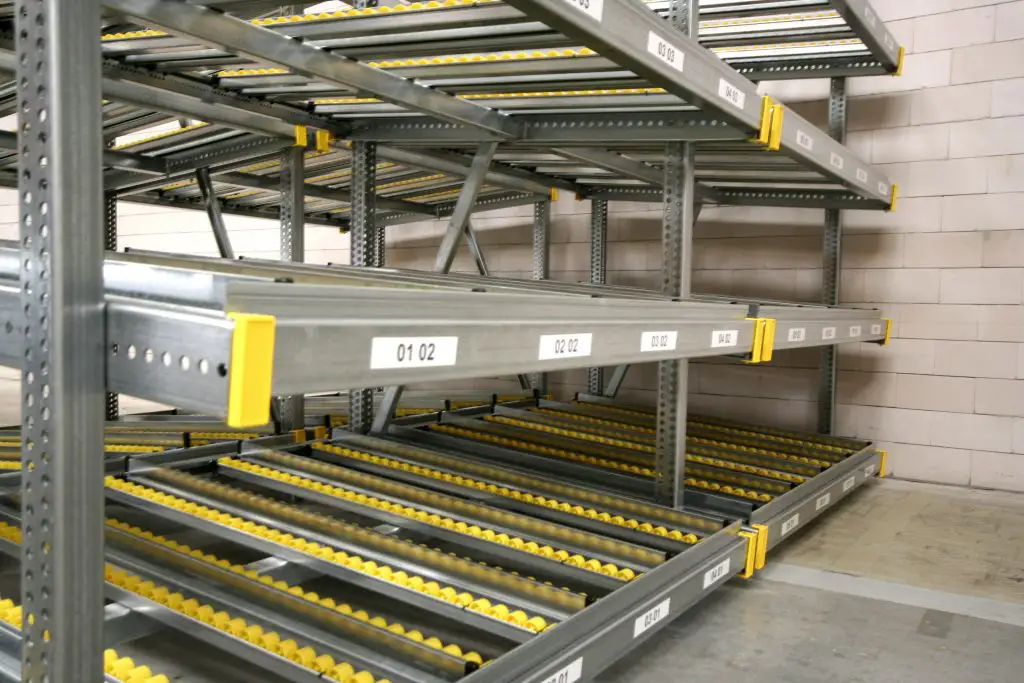

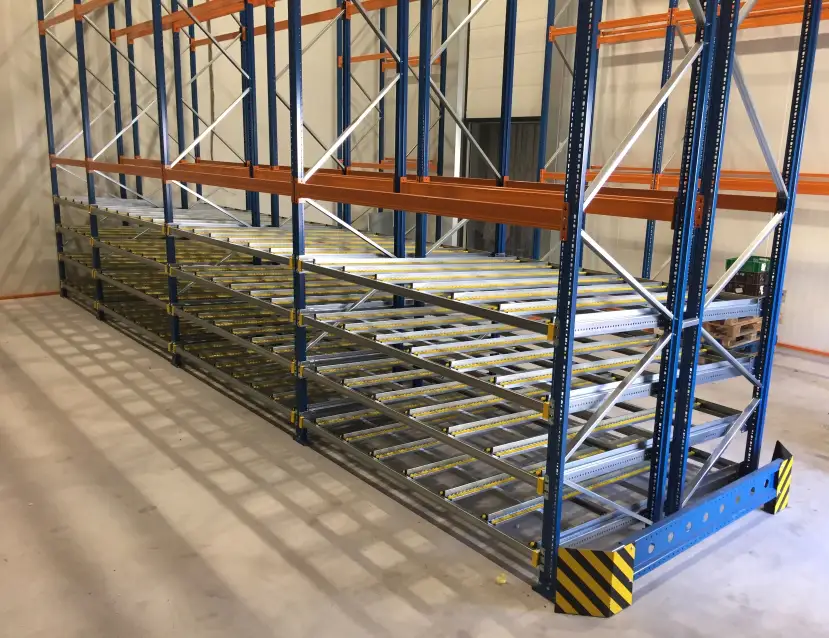

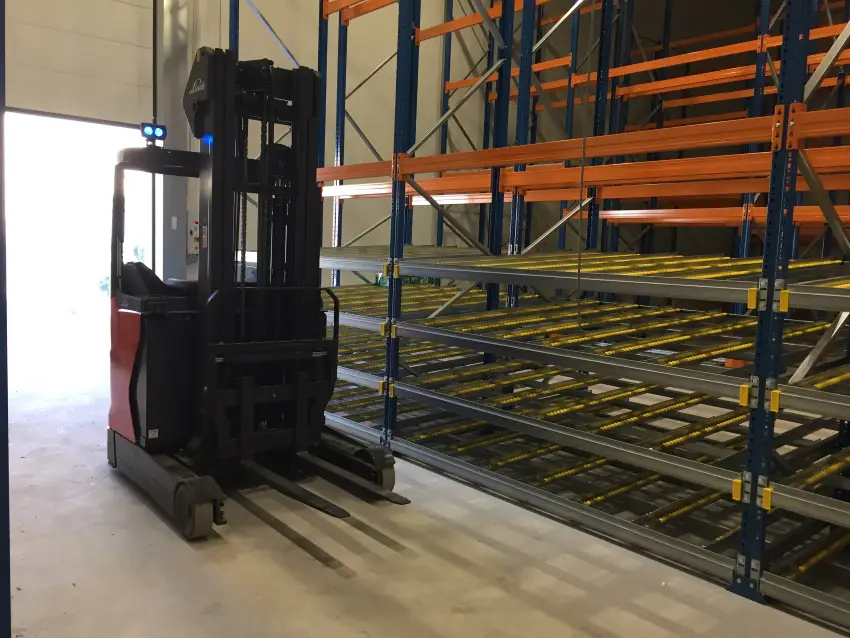

Tätigkeit: Einschubregale
Projekt: Neubau Einschubregal



• L: 2.930 mm; H: 2.504 mm; T: 1.003 mm
• 4 Ebenen übereinander
• Durchlaufrahmen, 1.390 x 1.230mm
• Traglast: max. 300 kg
• 4 Kanäle je 2x Röllchenleiste
• Stützrahmen, Tragkraft max. 2.500 kg

Tätigkeit: Palettenregale
Projekt: Werkstatteinrichtung

• 45 Palettenplätze
• Regalhöhe: 4.000 mm
• Regalweite: 2.700 mm
• Regaltiefe: 1.100 mm

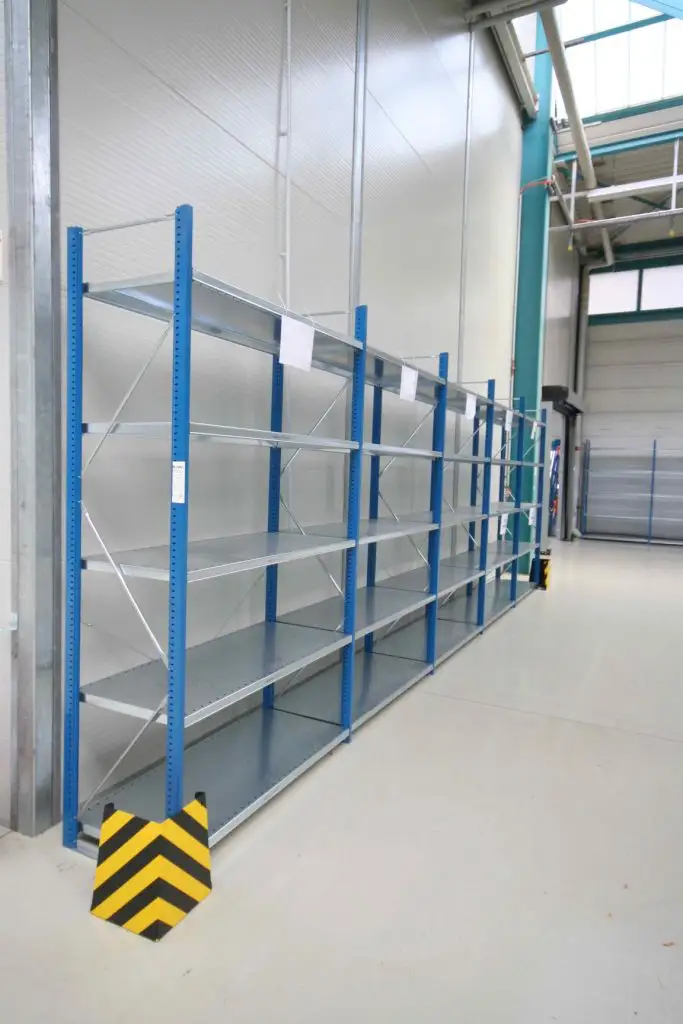

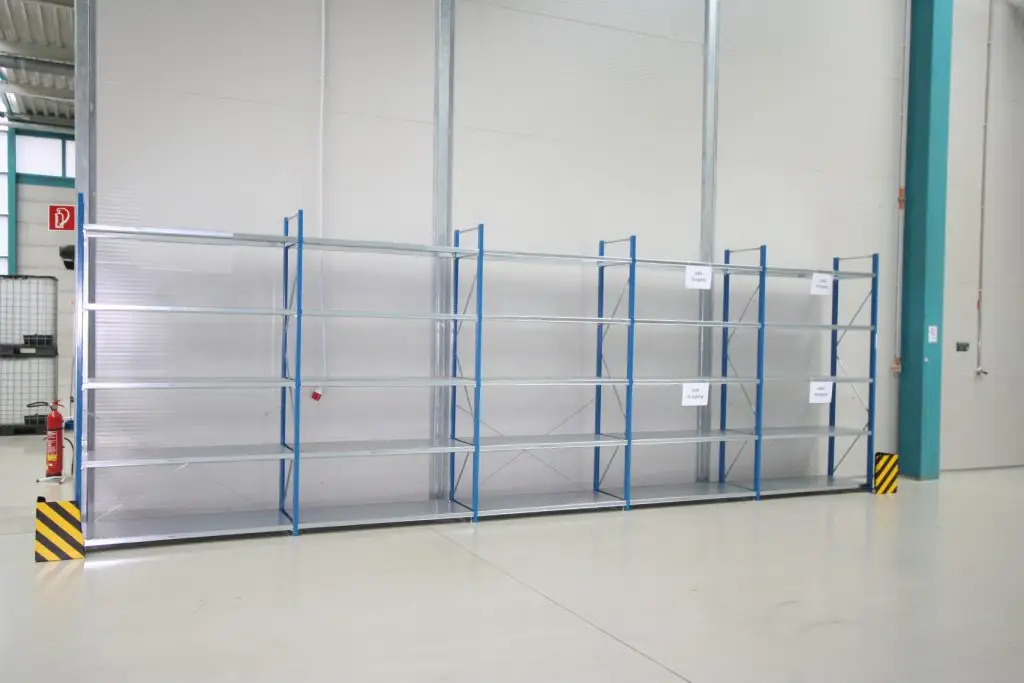

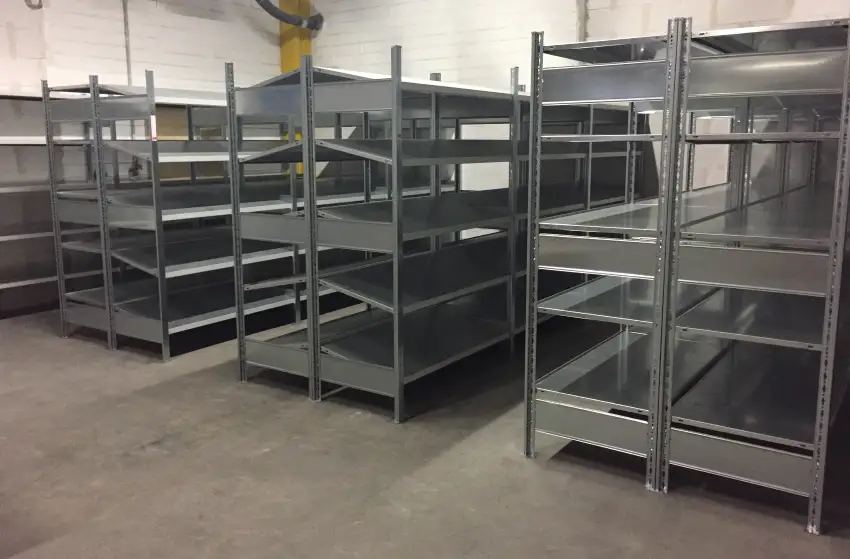

Tätigkeit: Fachbodenregal
Projekt: Werkstatteinrichtung

• Fachtiefe: 600 mm
• Fachweite: 1.000 mm
• Rahmenhöhe: 2.500 mm
• Belastung/Fach: 175 kg

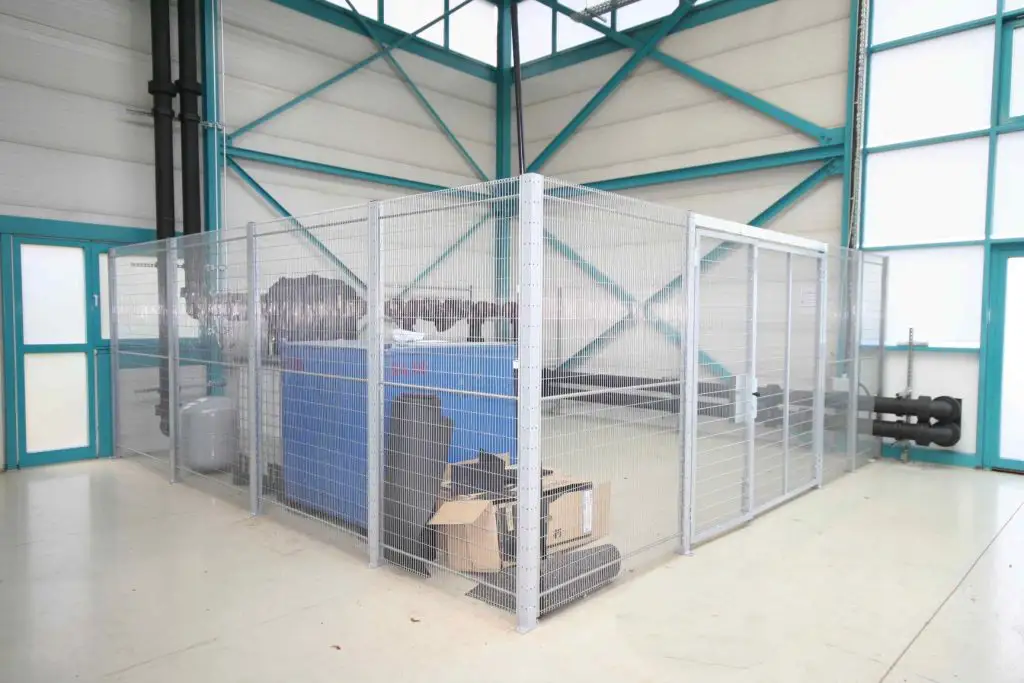

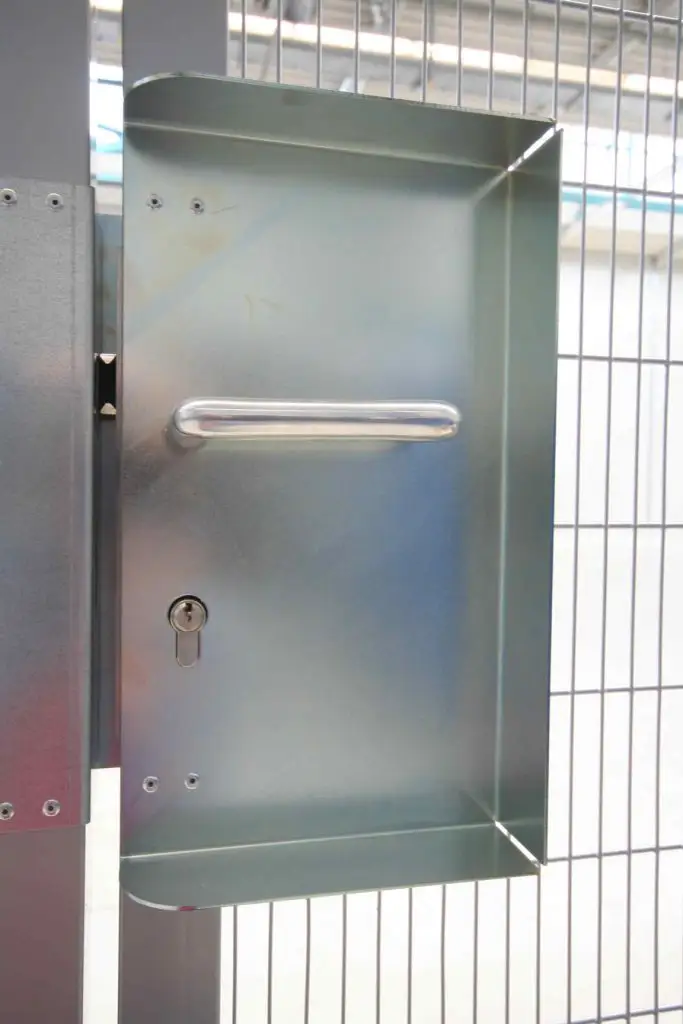

Tätigkeit: Gitterwand
Projekt: Werkstatteinrichtung


• Einzäunung für Ölbehälter
• doppelflügliges Tor mit Panikschloss

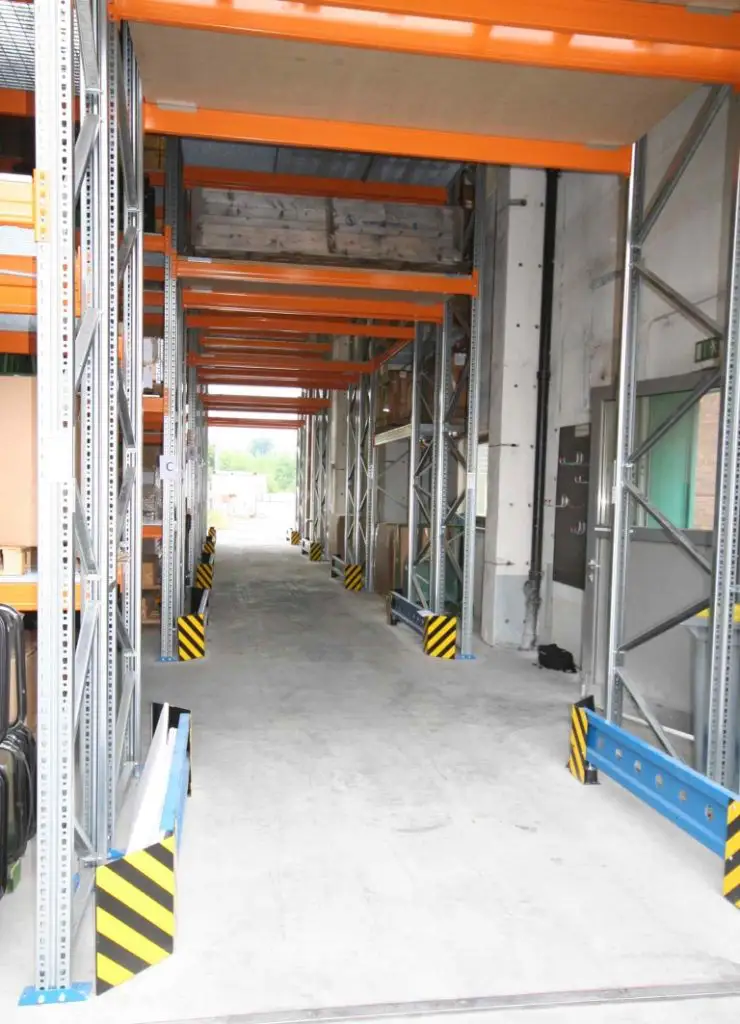

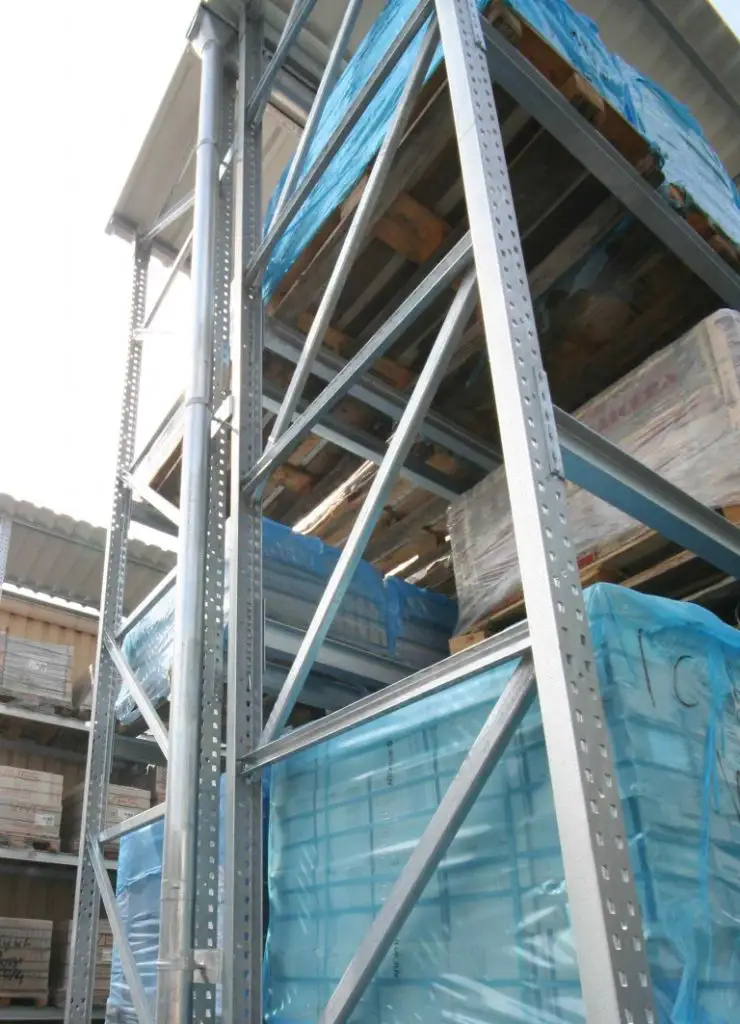

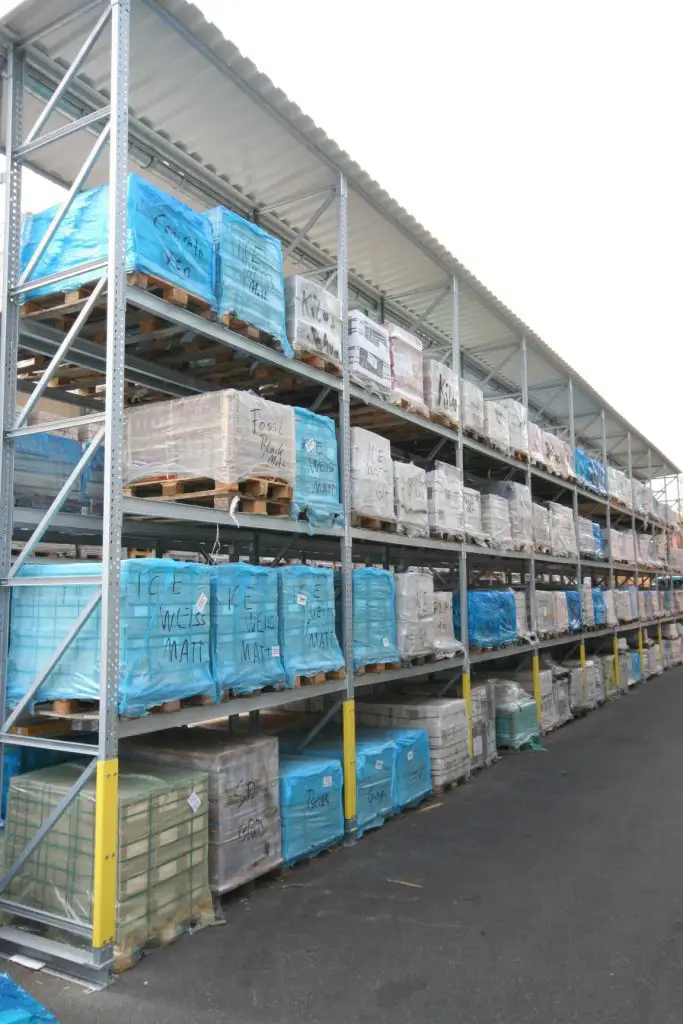

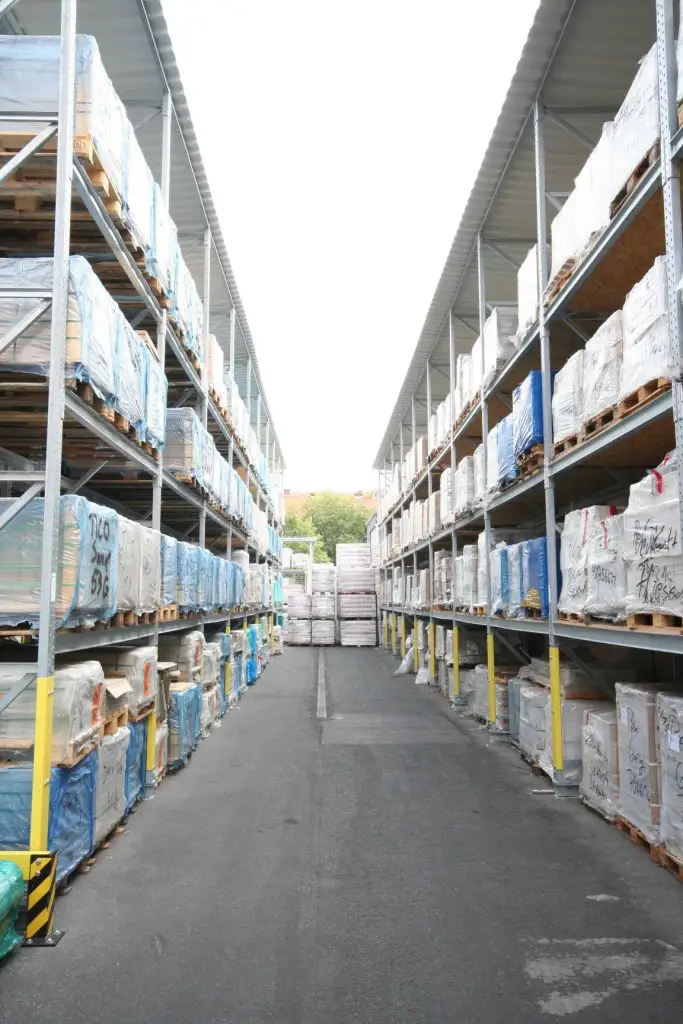

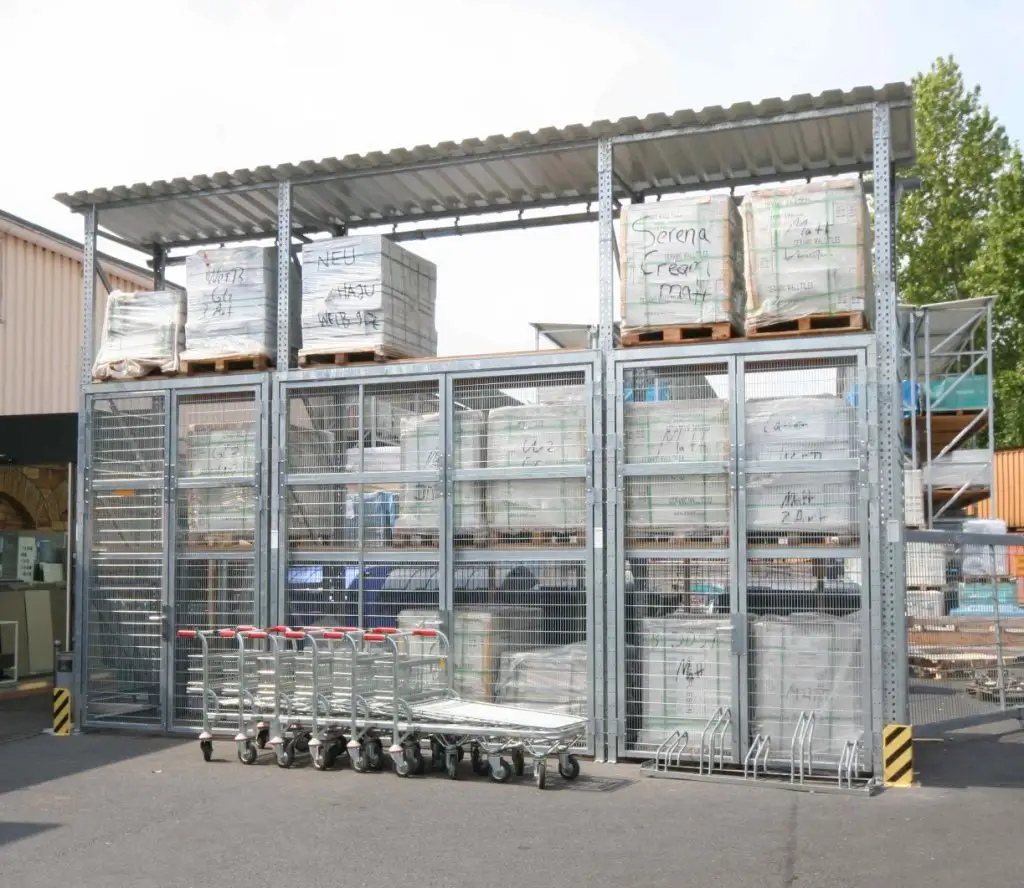

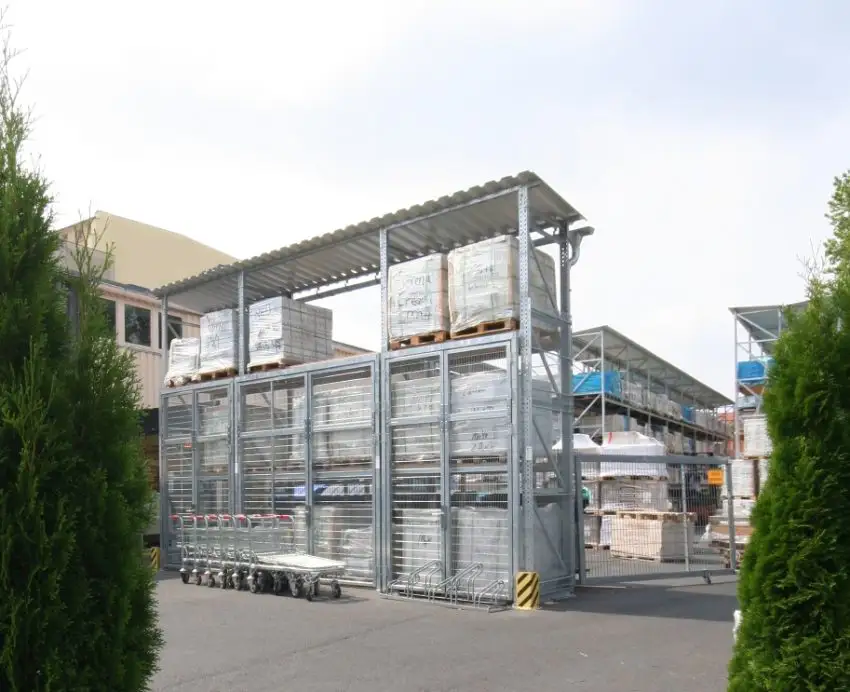

Tätigkeit: Überdachte Palettenregale
Projekt: Neubau Außenlager für Fliesen



• über 500 Palettenplätze (feuerverzinkte Anlage)
• Regalhöhe: 6.000 mm
• Regalweite: 2.700 mm
• Regaltiefe: 1.100 mm
• mit Dachkonstruktion und Entwässerungsanlage

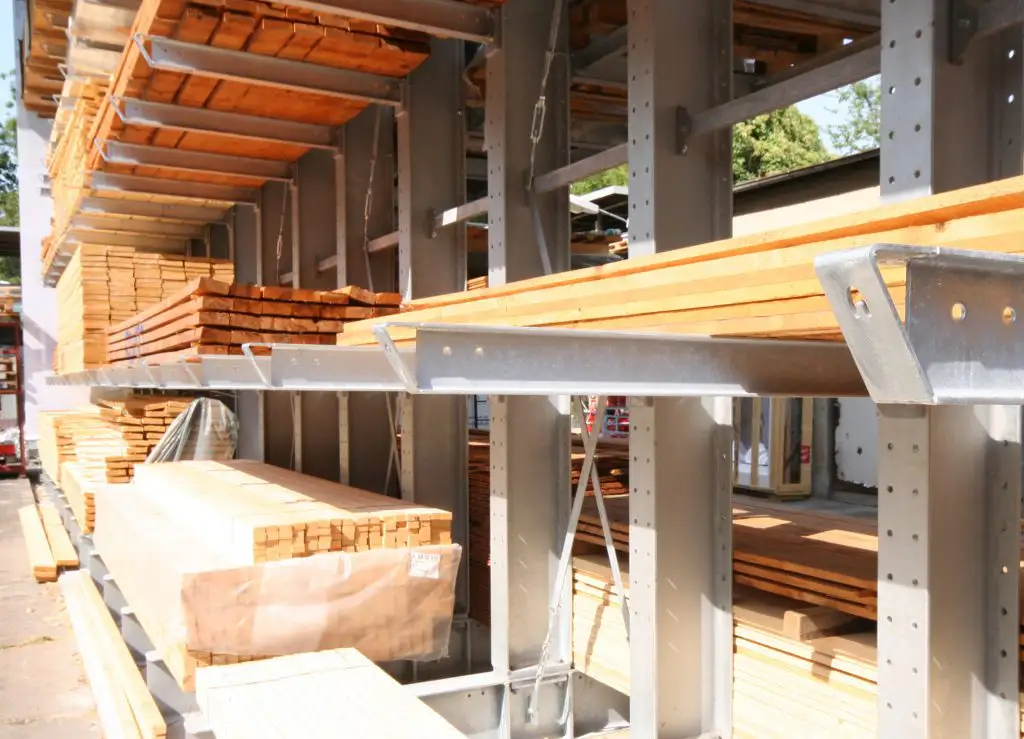

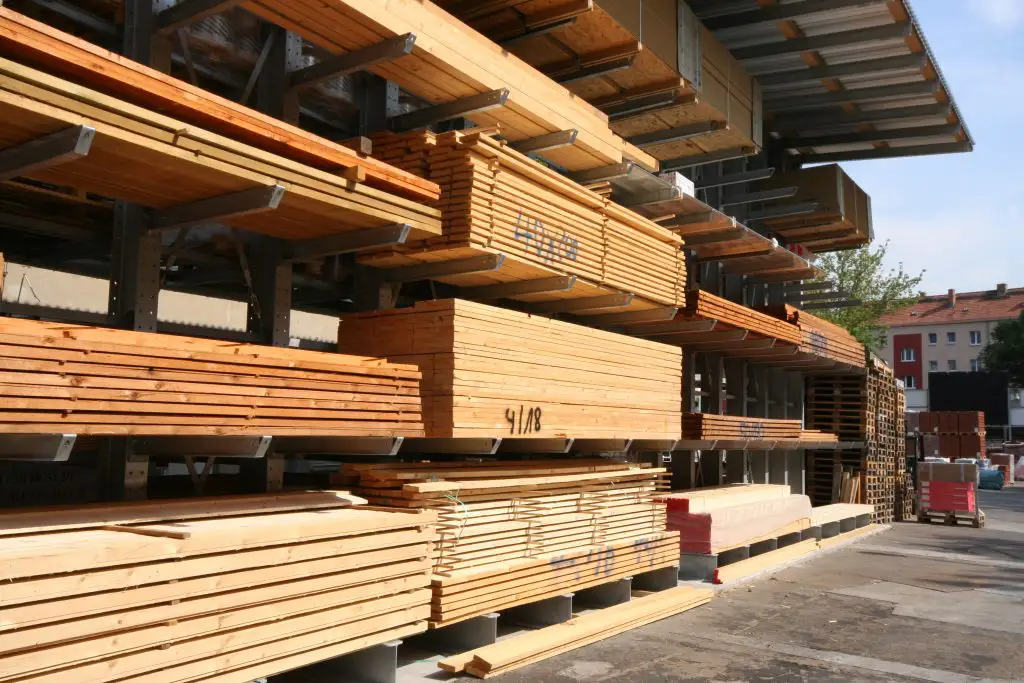

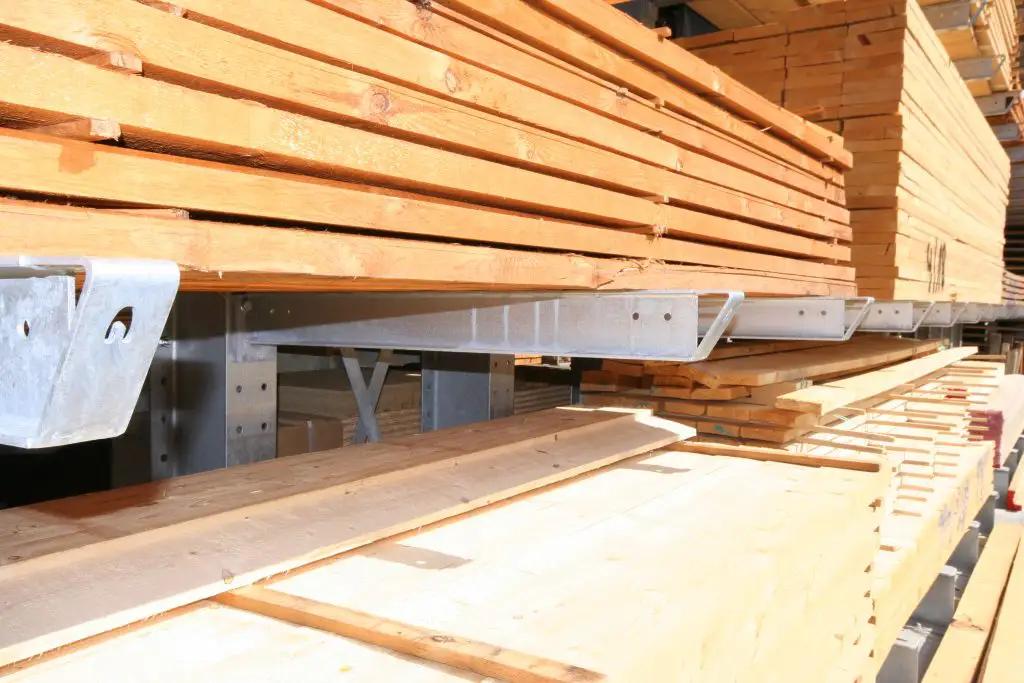

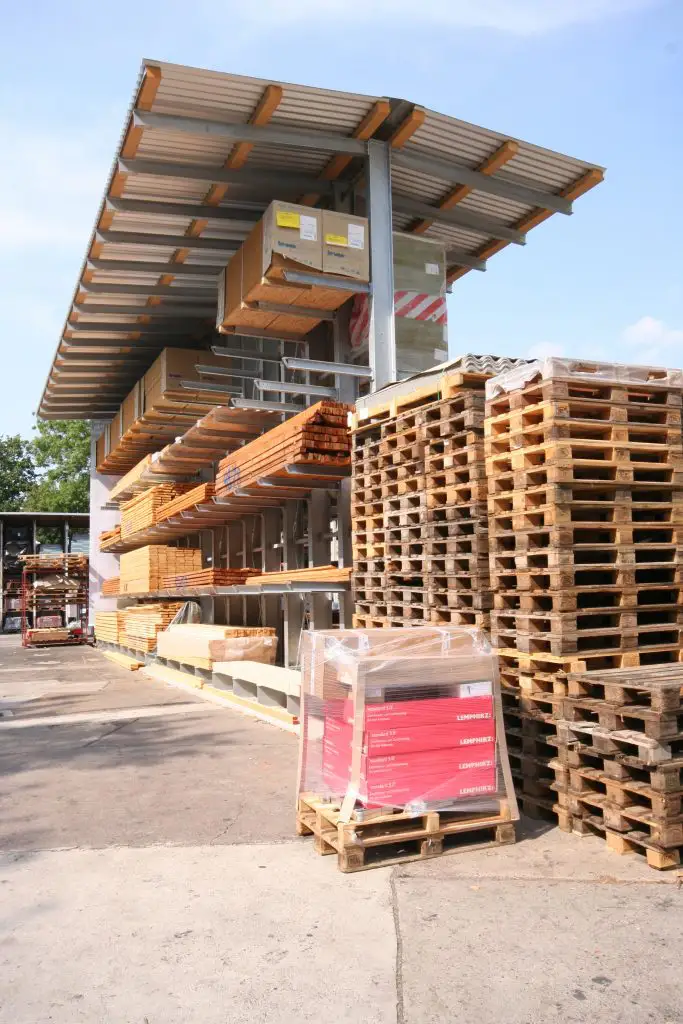

Tätigkeit: Kragarmregal
Projekt: Neubau Holzlager



• Höhe: 7.300 mm
• Länge: 16.650 mm
• Lagertiefe: 1.200 mm
• Traglast/Arm: 1.000 kg
• Dachfläche: 118,4 m²

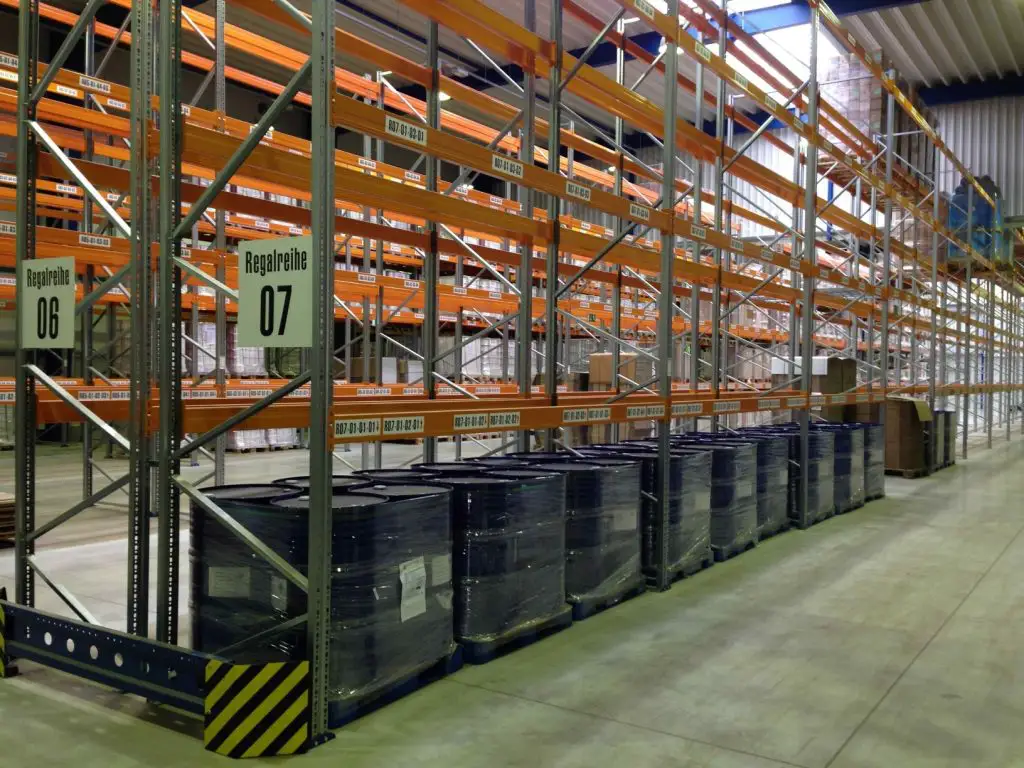

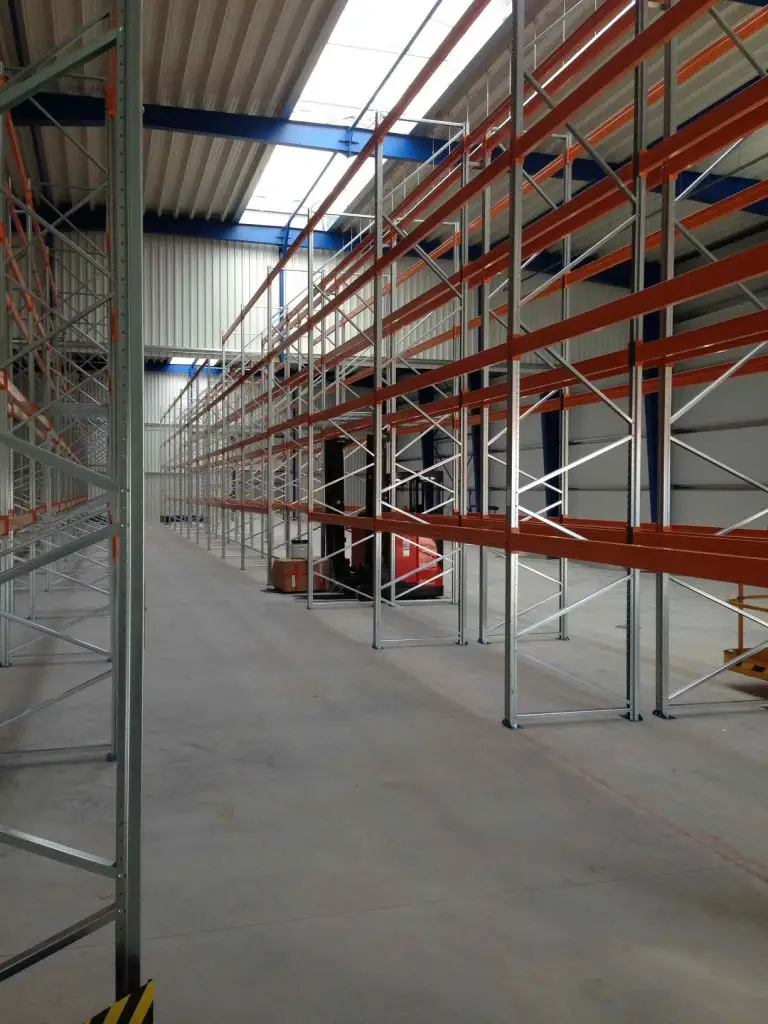

Tätigkeit: Palettenregale
Projekt: Palettenlager



• über 3800 Palettenplätze
• Regalhöhe: 6.950 mm
• Regalweite: 2.700 mm / 3.600 mm
• Regaltiefe: 1.100 mm
