Automatisiertes 4-Wege-Paletten-Shuttle-System
S-Matic cube
Regalsystem und mehreren Shuttles, die sich in vier Richtungen bewegen können und die Ware vollautomatisch ein- und auslagern.
Höchste Lagerleistung auf kleiner Fläche
Eine besonders platzsparende und effiziente Lösung für diese Herausforderungen bietet der S-MATIC cube von Linde Material Handling. Das automatisierte 4-Wege-Paletten-Shuttle-System besteht aus einem Regalsystem und mehreren Shuttles, die sich in vier Richtungen bewegen können und die Ware vollautomatisch ein- und auslagern. Die Shuttles heben Euro- und Industriepaletten mit bis zu 1,5 Tonnen Gewicht und erreichen eine Umschlagleistung bis zu 100 Paletten pro Stunde. Die Kombination aus hoher Lagerdichte und schnellem Palettentransport sorgt für eine ideale Umschlagleistung auf kleiner Fläche.

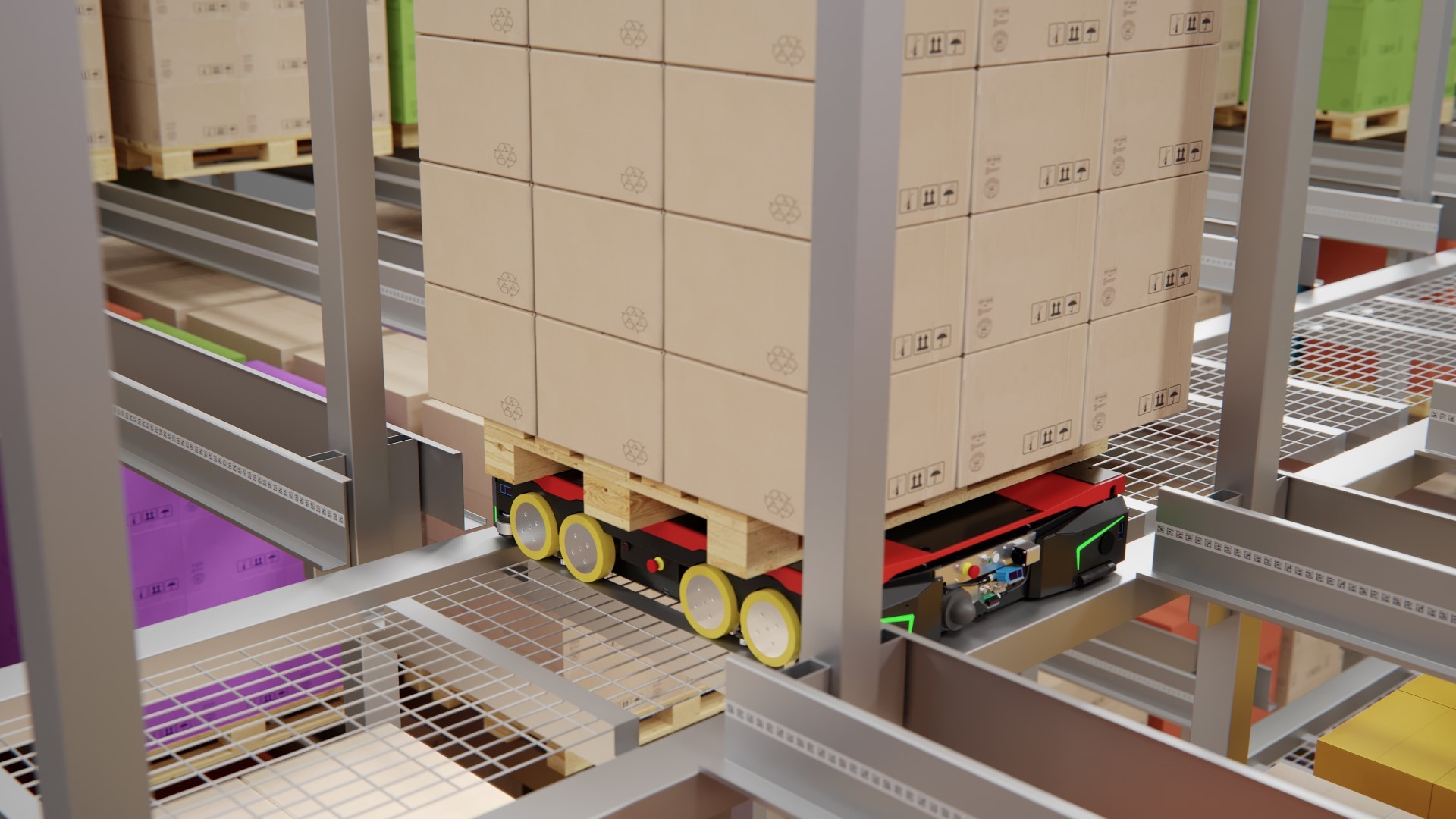

Dank des kompakten Shuttle-Designs mit niedriger Bauhöhe, können die Shuttles unter den Paletten hindurchfahren. Im Vergleich zu klassischen Regalbediengeräten wird die Ware in Kanalgassen statt auf individuellen Stellplätzen eingelagert. Das reduziert den Zwischenraum zwischen den Paletten auf ein Minimum – so wird jeder Millimeter optimal genutzt.
Vollautomatische Ein- und Auslagerung
- Manuelle oder automatisierte Fahrzeuge legen die einzulagernden Waren auf den Förderbändern des S-MATIC cube ab.
- Über Förderbänder und Aufzüge gelangt die Ware auf die von der Steuerungssoftware bestimmte Ebene.
- Dort werden die Waren von einem 4-Wege-Shuttle aufgenommen und über die Hauptfahrgassen zu ihrem Lagerplatz in einem der Lagerkanäle gebracht.
Sie sehen gerade einen Platzhalterinhalt von Standard. Um auf den eigentlichen Inhalt (z.B. Youtube) zuzugreifen, klicken Sie auf den Button unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Weitere InformationenVorteile im Überblick
Effizienz
Der S-MATIC cube erreicht eine Umschlagleistung von bis zu 100 Paletten pro Stunde.
Flexibel
Optimale Anpassung an die Gegebenheiten vor Ort, dank modularem Aufbau
Stark
Shuttles können Euro- und Industriepaletten mit bis zu 1,5 Tonnen Gewicht heben.
Sicher
In sich geschlossenes System mit Sicherheitstüren für maximale Sicherheit der Mitarbeiter.
Intelligent
Die Steuerungssoftware optimiert die Fahrwege der Shuttles eigenständig.
Verfügbar
Shuttles können zur Wartung einzeln entnommen werden, ohne dass der Betrieb unterbrochen wird.
Skalierbar
Der S-MATIC cube kann ohne bauliche Erweiterung flexibel an steigendes Lagervolumen angepasst werden.
Maßgenschneidert
Das modulare System lässt sich flexibel an individuelle Anforderungen anpassen und ist auch kühlhaustauglich.
Kompakte Leistung: Bestechend effizient
Der S-MATIC cube ermöglicht maximale Raumnutzung auf gegebener Grundfläche. Das System besteht aus Regalen, einem Palettenfördersystem, Aufzügen, Shuttles mit 4-Wege-Antrieb und einer hochentwickelten Steuerungssoftware. Gemeinsam mit den Förderbändern der Anlage sorgen die Shuttles für eine vollautomatische Ein- und Auslagerung der Waren.
Dabei ermittelt die Steuerungssoftware für jedes Shuttle die effizienteste Route. Die Software optimiert die Fahrwege eigenständig, kategorisiert die eingelagerten Waren nach Wichtigkeit oder sortiert sie zu passenden Produktgruppen. Die Orientierung im Regal übernehmen Sensoren am Shuttle, die am Regalsystem angebrachte QR-Codes auslesen. Angetrieben werden die Shuttles durch einen leistungsstarken Lithium-Ionen-Akku, der lange Einsatzzeiten und kurze Ladezyklen ermöglicht. Bei Bedarf suchen die Shuttles selbstständig eine Ladestation innerhalb der Anlage auf und stellen damit den unterbrechungsfreien 24/7-Betrieb sicher.

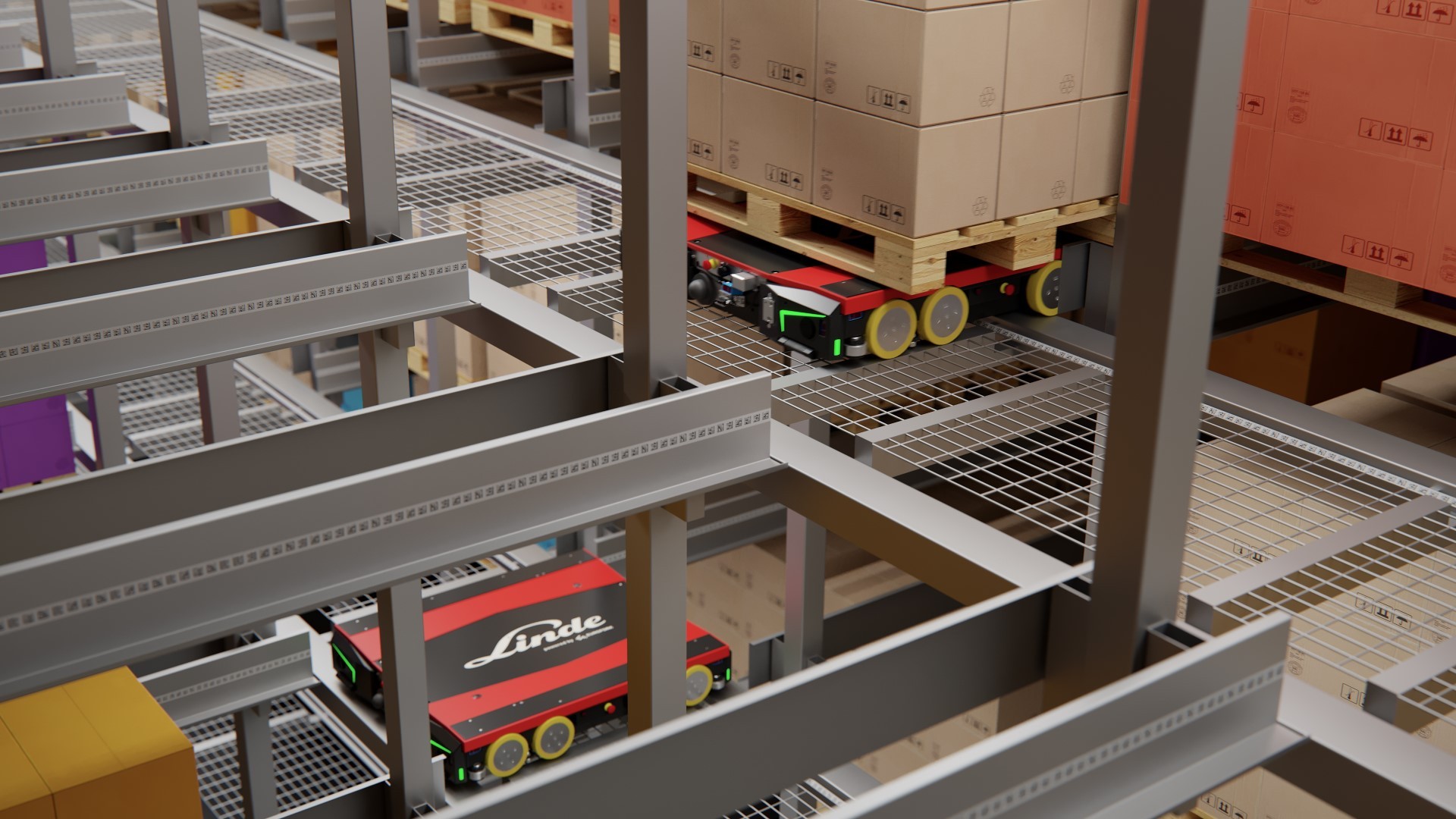

Seitlich an den Regalen sind QR-Codes angebracht:
